緯度・経度を平面直角座標に変換したⅩ～XIII系道県別河川・湖沼・ダム情報

国土交通省の国土数値情報ダウンロードで提供されているされている(データ基準年が)平成18年度～21年度の「河川データ」、平成17年度の「湖沼データ」、平成26年度の「ダムデータ」をもとに平面直角座標に変換した各都道府県別の河川・湖沼のライン情報とダムの地点情報をExcelのXLSXデータ形式で無償ダウンロードできるようにしています。

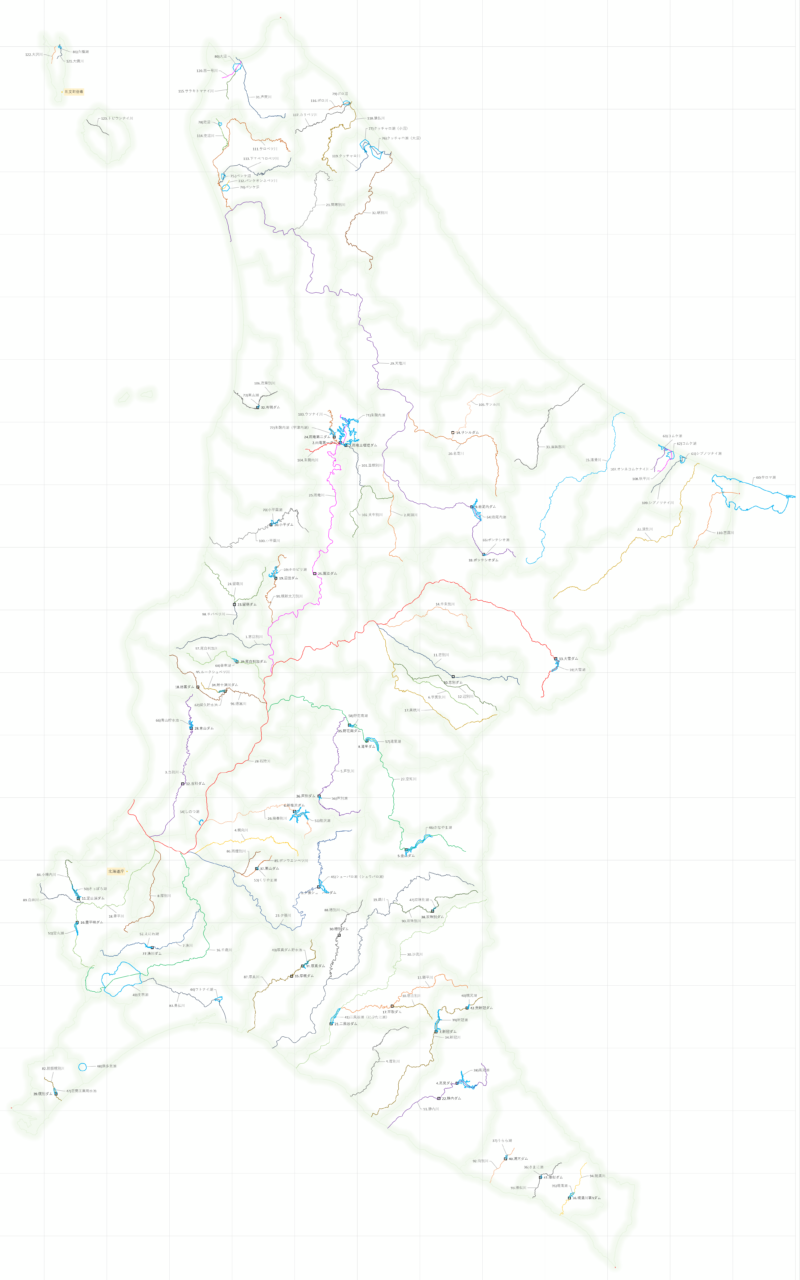

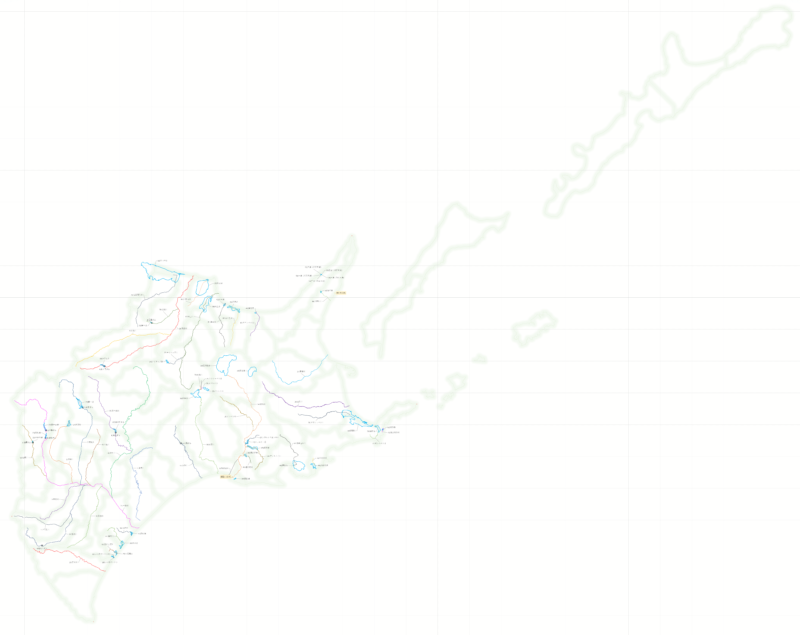

今回は平面直角座標系Ⅹ系の青森県、岩手県、宮城県、秋田県、山形県と、Ⅺ系の北海道西部、Ⅻ系の北海道中部、XIII系の北海道東部を流れる主な河川と主な湖沼・ダムのライン情報及び地点情報になります。

なお平面直角座標を使用しているために隣接する別の座標系とはラインが重なり合わない事、あらかじめお含み置きいただければ幸いです。

本ページでダウンロードできるファイルはExcel 2016 バージョン2013(ビルド 13901.20336)を用いて作成しています。

「河川データ・ダムデータ」の使用許諾条件は非商用

「河川データ・湖沼データ・ダムデータ」は下記サイトからダウンロードする事ができます。

河川データのデータ基準年としては中国地方が平成18年度、東北方・北陸・九州地方は平成20年度、北海道・近畿地方が平成21年度、湖沼データのデータ基準年は平成17年度、ダムデータは平成26年度になります。

その中に含まれている路線の位置情報(緯度・経度)をVBAで平面直角座標に変換し、地点間の距離が正しくExcelのグラフ散布図で表現できるように加工しています。

いづれも現時点(2021年1月)で最新のデータになります。

なおこのデータを公開する目的は、煩わしいライン情報としての一本化作業と、緯度・経度から平面直角座標への変換するための負荷を軽減し、グラフ散布図でのデータ利用をし易くするためになります。

ご利用に際しては「国土数値情報ダウンロードサービスコンテンツ利用規約」をご一読ください。

また「非商用」でのご利用方法につきましては「よくある質問（FAQ）告示数値情報利用規約関係」のQ6に書かれているのですが、下記に引用いたします。

Q6

国土数値情報の利用条件が「非商用」の場合、どのような利用方法であれば認められるのか。

Ａ６

利用可能な方法の代表例は以下の通りです。この場合も出典明記等は必要ですので、利用したいデータに適用される利用規約をご確認ください。ご不明な点は国土情報提供サイト運営事務局にお問い合わせください。
➢ 著作権法が定める範囲での利用
➢ 行政目的での利用
➢ 学術目的での利用（学術論文への引用等を含む）
➢ 民間企業内部における検討での利用

なお湖沼データにつきましては商用利用が可能です。

データ加工に際しての留意点

それぞれのデータを加工していますが下記の留意点がありますのでお含み置きください。

河川データ

1. 掲載されているデータの中で加工対応しているのは、属性情報の区間種別に「1級直轄区間」が含まれている河川の中で、比較的本川延長が長いものになります。
   • なお「1級直轄区間」が含まれていない本川延長が長い河川を含めている場合があります。
2. 河川名・流路の位置情報は基本的に記載されているままで使用していますが次のような加工をしています。
   • 同一河川の流路の位置情報は複数に分割されて記載されていますが、接合する位置情報(緯度・経度)が同じまたは小数点以下6桁目以降で異なる場合はひとつにまとめています。
   • 接合する位置情報(緯度・経度)の差が0.0001に近くなる場合は両方の位置情報を残しています。
     • 「0.0001がどのくらいの距離になるか?」は座標系により異なりますが感覚的には10メートルぐらいになる認識です。
   • 都府県をまたぐ河川の時、接合する位置情報の判定が難しいケースがあり必ずしも上記の対応ができていない場合があります。
3. 本川に支川の入り口が含まれている時や、中洲があり河川が二股以上に分かれている時は、その位置情報は除外しています。
   • ラインを分ける事で取り込むこともできますが次のような理由から除外しています。
     • 河川によって数多くの中洲や支川の入り口が含まれているケースがあり、その場合一つの河川を書き表すために数多くの細かなライン情報が必要となり扱い辛くなる。
     • 反映しても細かな線の膨らみにしか見えないため。
4. 都道府県または座標系を越境している場合は、若干またいだ位置で分線しています。この場合は「河川名-」といった形で-記号を付けてそれぞれの都道府県または座標系に表記しています。
   • ただし、極わずかしか越境していないケースではこの対応をしていません。また場合によっては対応漏れしているケースもありえますので、もしも河川が掲載されていない場合は隣接する都道府県または座標系をご確認いただければ幸いです。
5. 座標系が異なる境に流れる河川の場合、何回も越境を繰り返すことになりますが、座標系は掲載しているものを使用しています。
   • 座標系が異なる場合は同じ河川の同じ場所であっても位置情報は一致していませんのでご注意ください。
6. 河川の色は基本的にExcelが自動的に決めたものを使用しています。
   • 従いまして越境している場合、同じ色が付いている分けではありません。必要に応じて色を変えていただければ幸いです。
7. ラインの線の太さは基本0.75ptとして、下記の国土交通省の「日本の川」のページに掲載されている河川は1ptで設定しています。

湖沼データ

1. 掲載されているデータの中で加工対応しているのは、ある程度の大きさのある湖沼になります。
   • 「ある程度の大きさ」とは弊社で採用しているグラフ散布図の縮尺でグラフに表した時に表示倍率100%で存在が認識できるサイズになります。
2. 湖沼の中にある島が存在する場合、島のデータは除外しています。
3. 湖沼の色は水色(#00B0F0)、線の太さは1.5ptに設定しています。

ダムデータ

1. 掲載されているデータの中で加工対応しているのは、概ね総貯水量が10,000千m3を超えるサイズのダムになります。
   • ただし上記条件で該当するダムの数が多くなる場合は総貯水量が15,000千m3に引き上げています。
2. 取り上げた湖沼にダムがある場合は総貯水量に関係なく対応しています。
   • ただしダムに対する湖沼データが掲載されていない場合がありますのでお含み置きいただければ幸いです。
3. ダムは中抜き黒四角のアンカーで表しています。

ダウンロードされるファイルの中身

各都道府県または座標系ごとに1つのXLSM(マクロ有効化ブック)形式したファイルをZIP圧縮してダウンロードできるようにしています。

本マクロ有効ブックには下記の4つのシートが含まれています。

1. 地点及びラインのグラフ散布図を重ね合わせた「マップ」シート
   • 地点のグラフ散布図とラインのグラフ散布図はそれぞれの縦・横軸の境界値(最大値・最小値)を合わせた上で、軸が一致するように重ね合わせています。
2. 地点情報を地点のグラフ散布図に反映させるための表がある「地点情報」シート
   • 地点の緯度・経度は度分秒または十進法で入力します。
   • 地点が25ヶ所設定できるような表になっていますが行を追加することで増やすことができます。
     • 地点を入力した時はデータソースに系列の追加が必要になります。
   • 入力された値はVBAマクロで平面直角座標系の緯度・経度に変換します。
   • サンプルとして県庁所在地のデータを設定しています。

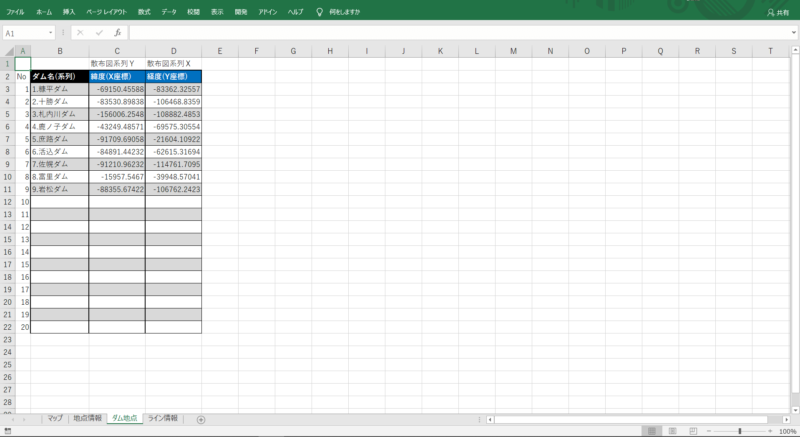

3. 「ダム」の平面直角座標系の緯度・経度情報を一覧表にした「ダム地点」シート

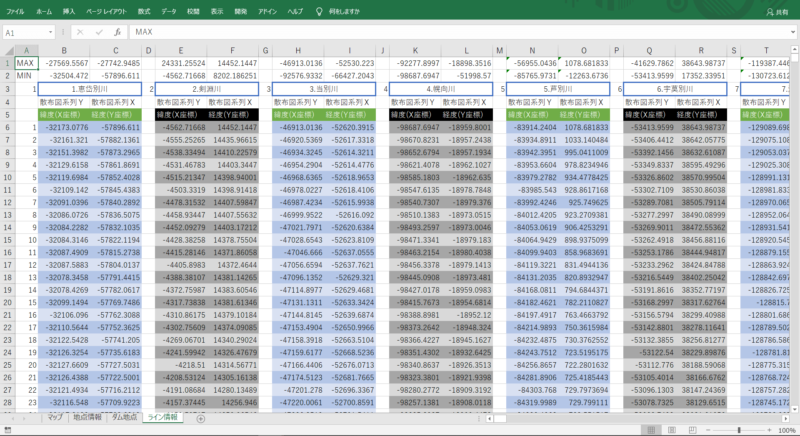

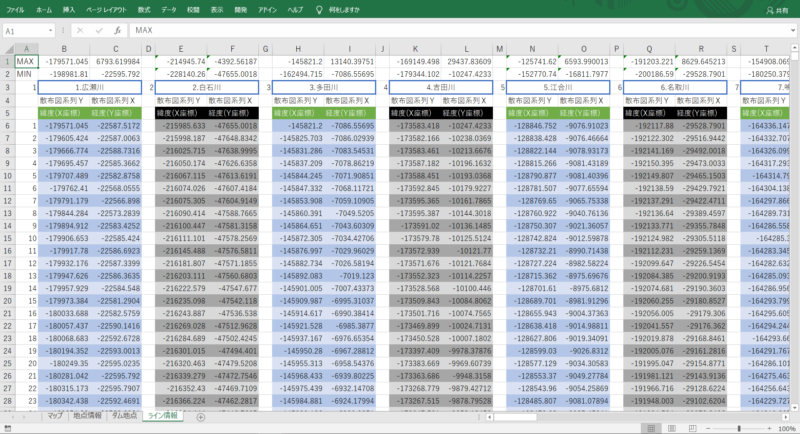

4. 「河川・湖沼」をラインのグラフ散布図に反映させるための表がある「ライン情報」シート
   • 連続した緯度・経度の地点を平面直角座標に変換して設定しています。
   • 最大2,000地点のラインが10本設定できるような表になっていますが地点はもっと地点数を増やすことができますし、系列を追加することでライン数を増やすことができます。
     • 系列の線は基本的に「自動」設定になっていますが、色や線の形状を変える事ができます。

平面直角座標系Ⅹ系

青森県

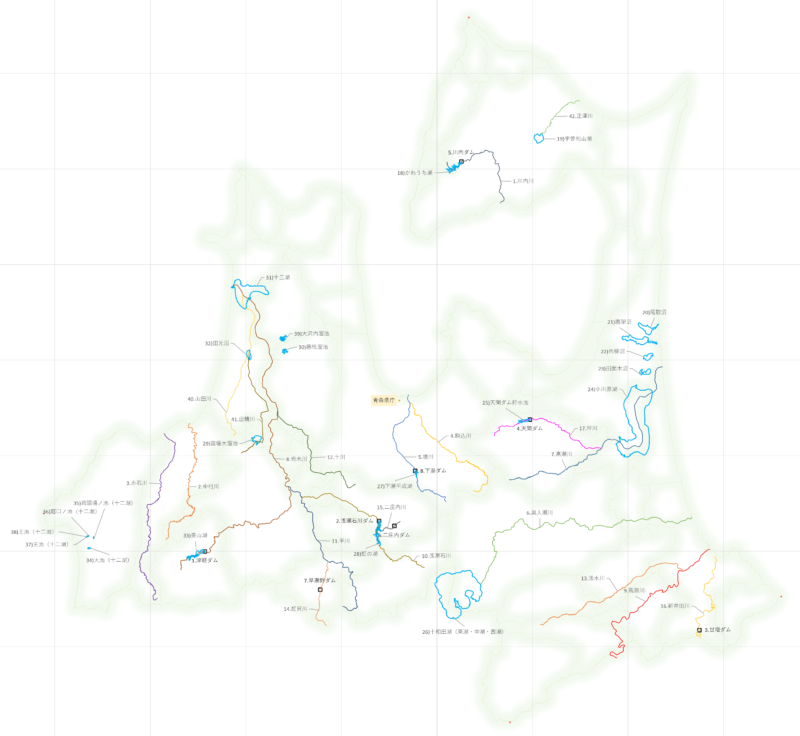

青森県で取り上げているのは下記20の河川と、22の湖沼、8のダム情報になります。

•

•

•

•

•

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
02map-rv.xlsm	3,688KB	青森県「河川/湖沼/ダム」情報 1 ファイル 3.16 MB 無料ダウンロード

岩手県

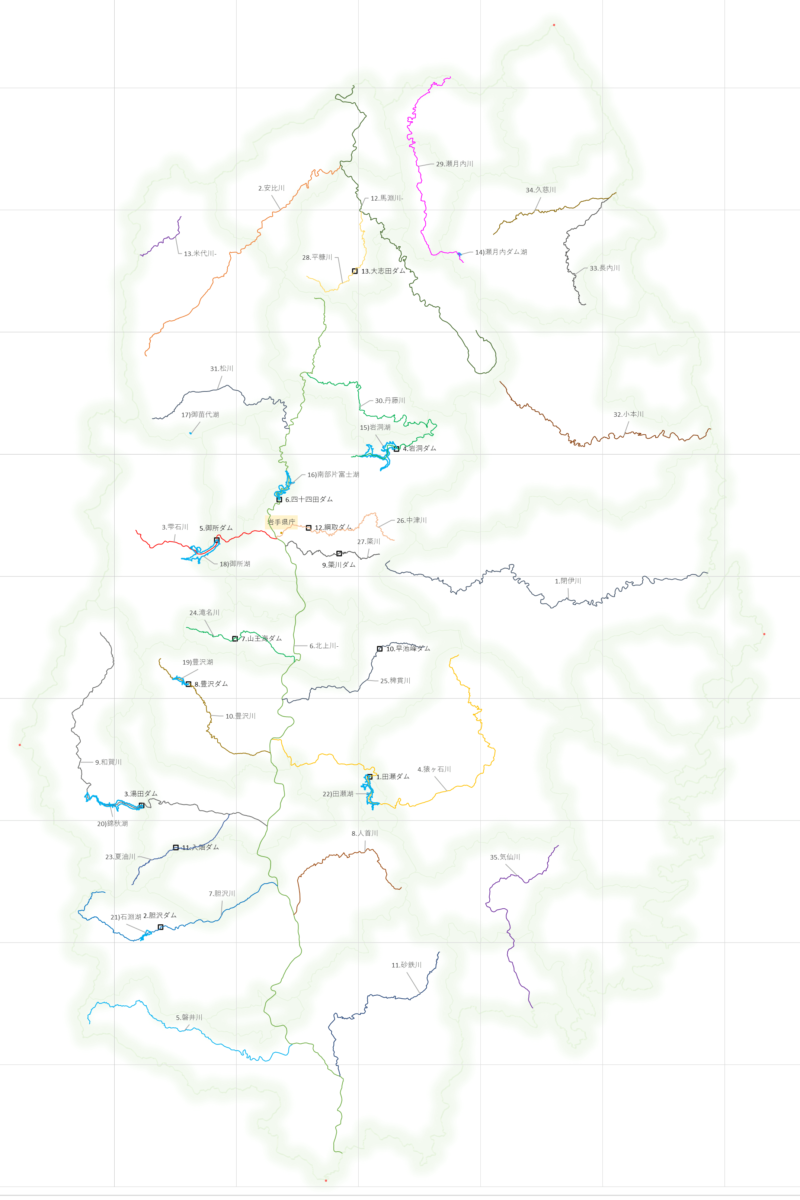

岩手県で取り上げているのは下記26の河川と、9の湖沼、13のダム情報になります。

•

•

•

•

•

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
03map-rv.xlsm	3,795KB	岩手県「河川/湖沼/ダム」情報 1 ファイル 3.34 MB 無料ダウンロード

宮城県

宮城県で取り上げているのは下記28の河川と、11の湖沼、13のダム情報になります。

•

•

•

•

•

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
04map-rv.xlsm	3,312KB	宮城県「河川/湖沼/ダム」情報 1 ファイル 2.77 MB 無料ダウンロード

秋田県

秋田県で取り上げているのは下記26の河川と、9の湖沼、12のダム情報になります。

•

•

•

•

•

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
05map-rv.xlsm	3,743KB	秋田県「河川/湖沼/ダム」情報 1 ファイル 3.25 MB 無料ダウンロード

山形県

山形県で取り上げているのは下記27の河川と、8の湖沼、10のダム情報になります。

•

•

•
