緯度・経度を平面直角座標に変換したX～XIII系道県別路線・駅情報

路線・駅情報

2021.01.082021.06.10

この記事は約9分で読めます。

国土交通省の国土数値情報ダウンロードで提供されているされ令和元年の「鉄道時系列データ」をもとに平面直角座標に変換した各都道府県別の路線のライン情報と駅の地点情報についてフリーにダウンロードできるようにしています。

今回は平面直角座標系Ⅹ系の青森県、岩手県、宮城県、秋田県、山形県と、XI系～XIII系の北海道を走る鉄道の路線・駅情報になります。

なお平面直角座標を使用しているために隣接する別の座標系とはラインが重なり合わない事、あらかじめお含み置きいただければ幸いです。

本ページでダウンロードできるファイルはExcel 2016 バージョン2104(ビルド 13929.20296)を用いて作成しています。

「鉄道時系列データ」の使用許諾条件は非商用

「鉄道時系列データ」は下記サイトからダウンロードする事ができます。

国土数値情報 | 鉄道時系列データ

使用しているのは記載されている年度が「令和元年」のデータになります。その中に含まれている路線の位置情報(緯度・経度)を取り出してVBAで平面直角座標に変換し、地点間の距離が正しくなるようにグラフ散布図で表現するための加工を施しています。
合わせて駅の位置情報を同様に変換してグラフ散布図にプロットできるようにしています。

なおこのデータを公開している目的は、煩わしい緯度・経度から平面直角座標への変換と都道府県で路線を抽出する負荷を軽減しグラフ散布図でのデータ利用をし易くするためになります。

ご利用に際しては「国土数値情報ダウンロードサービスコンテンツ利用規約」をご一読ください。

また「非商用」でのご利用方法につきましては「よくある質問（FAQ）告示数値情報利用規約関係」のQ6に書かれているのですが、下記に引用いたします。

Q6
国土数値情報の利用条件が「非商用」の場合、どのような利用方法であれば認められるのか。
Ａ６
利用可能な方法の代表例は以下の通りです。この場合も出典明記等は必要ですので、利用したいデータに適用される利用規約をご確認ください。ご不明な点は国土情報提供サイト運営事務局にお問い合わせください。
➢ 著作権法が定める範囲での利用
➢ 行政目的での利用
➢ 学術目的での利用（学術論文への引用等を含む）
➢ 民間企業内部における検討での利用

データ加工に際しての留意点

「令和元年」の「鉄道時系列データ」に掲載されているなかで現在も運営されている路線情報を抽出して使用しています。

「令和元年」より後に変更された路線・駅名につきましては反映されていませんのでお含み置きください。

なおデータの更新につきましては年一回程度実施をする予定です。

それから同一運営会社の路線はまとめて設定しようとしたのですが、後から抜け漏れが見つかり追記してるために、結果的にまとまっておりませんのでお含み置きいただければ幸いです。

路線・路線名・運営会社名・駅名は原則記載されているままで使用しています。
- 並走する路線がある場合、路線が記載されていないケースがあります。
  - 例えば東京都の山手線は並走する別路線があるためにすべての路線が記載されていません。また京浜東北線はそれ自体が記載されていません。
- 分割して掲載されている路線でも一つにまとめる事ができる場合はまとめています。
- 運営会社がJRグループの場合は運営会社名を省略していますのでお含み置きください。
路線が分岐したり分割されている場合は、同一路線名でありながらライン情報が複数存在することになります。
- 同一路線名がある場合は、「路線名+」、「路線名++」、「路線名+++」といった形で+記号を付与して表記しています。
路線が越境している場合は、境界線を若干またいだ位置まで含めるようにしています。そのため越境している路線では、越境していることが解るように「路線名-」と言う風に路線名に-(ハイフォン)記号を付けた形で表記しています。
- ただし、極わずかしか越境していない路線ではこの対応はしていません。
- なお対応漏れしているケースもありえますので、もしも路線が掲載されていない場合は隣接する都道府県または座標系をご確認いただければ幸いです。
駅情報の表の並び順は路線上の並びではなく、駅に附番させているID番号を昇順に並べたものになります。
- 路線に後から駅が追加された場合は、その路線での最後の番号が発番されるようです。そのために一般的な路線図での駅の並びとは異なる形になります。
路線の色は基本的にExcelが自動的に決めたものを使用しています。
- 従いまして越境している場合、同じ色が付いている分けではありませんのでご注意ください。
- 駅の位置を表すマーカーの色は基本的に路線の色と同じに設定しています。
ラインの線の太さは基本0.75ptとして、新幹線や地点数の少ない路線は1ptで設定しています。
駅の位置を表すマーカーは、マーカーのオプションで組み込みを選択し「種類はひし形・サイズは3」に設定しています。
グラフ散布図に駅の位置を登録する際に路線ではなく個々の駅を系列に設定しています。
- こうする事で、マップ上でマーカーにカーソルを合わせた時に駅名をポップアップで表示する事ができます。
- ただしこの場合は、1つのグラフに設定できる駅の数がExcelの制約により256までになります。
  - そのため256を超える駅数がある場合は複数のグラフを重ね合わせる事で対応しています。

ダウンロードされるファイルの中身

各都道府県または座標系ごとに1つのXLSM(マクロ有効化ブック)形式したファイルをZIP圧縮してダウンロードできるようにしています。

本マクロ有効ブックには下記の5つの種類のシートが含まれています。

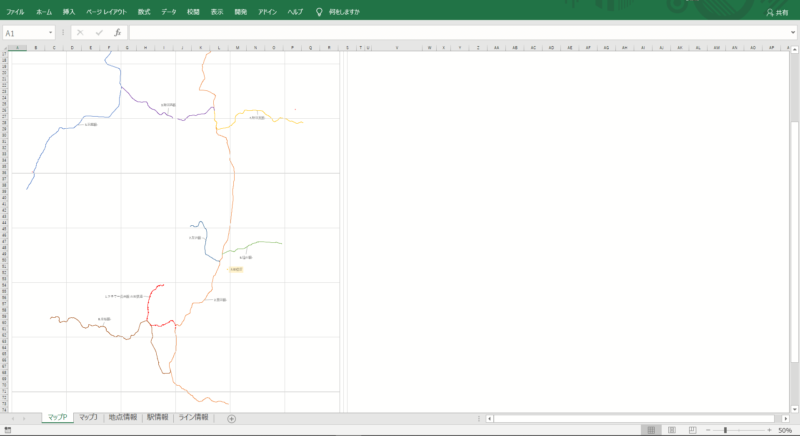

地点及びラインのグラフ散布図を重ね合わせた「マップP」(場合により「マップP1」「マップP2」)シート
- 地点のグラフ散布図とラインのグラフ散布図はそれぞれの縦・横軸の境界値(最大値・最小値)を合わせた上で、軸が一致するように重ね合わせています。
- 運営会社がJRグループ以外の路線をプロットするためのシートになります。
地点及びラインのグラフ散布図を重ね合わせた「マップJ」シート
- 運営会社がJRグループの路線をプロットするためのシートになります。
地点情報を地点のグラフ散布図に反映させるための表がある「地点情報」シート
- 地点の緯度・経度は度分秒または十進法で入力します。
- 地点が25ヶ所設定できるような表になっていますが行を追加することで増やすことができます。
- 入力された値はVBAマクロで平面直角座標系の緯度・経度に変換します。
- サンプルとして県庁所在地のデータを設定しています。
「駅」を地点のグラフ散布図に反映させるための表がある「駅情報」シート
- 「No」列は該当都道府県の路線に附番している数字がセットされています。
- 「No」の右隣りの列の連番は、駅に附番させているID番号を昇順に並べて1から通番した数字です。
  - 路線が越境している時は途中の番号から始まる事があります。
  - 番号が飛んでいる事があります。
- 「マップ区分」にはP(場合によりP1・P2)、またはJがセットされています。Pの時は「マップP」に、Jの時は「マップJ」にその駅のマーカーが表示されている事を表しています。
「路線」をラインのグラフ散布図に反映させるための表がある「ライン情報」シート
- 連続した緯度・経度の地点を平面直角座標に変換して設定しています。
- 最大2,000地点のラインが10本設定できるような表になっていますが地点はもっと地点数を増やすことができますし、系列を追加することでライン数を増やすことができます。
  - 系列の線は基本的に「自動」設定になっていますが、色や線の形状を変える事ができます。

平面直角座標系Ⅹ系

青森県

青森県で収録されているのは下記13の路線と163の駅地点(P:68、J:95)になります。

色	路線名　運営会社	線太さ	地点数
■	1.青い森鉄道線青い森鉄道	0.75	1,156
■	2.津軽鉄道線津軽鉄道	0.75	195
■	3.弘南線弘南鉄道	0.75	156
■	4.大鰐線弘南鉄道	0.75	170
■	5.大湊線	0.75	460
■	6.津軽線	0.75	674
■	7.海峡線-	1	288

色	路線名　運営会社	線太さ	地点数
■	8.北海道新幹線-	1	390
■	9.五能線	0.75	1,765
■	10.奥羽線-	0.75	510
■	11.八戸線-	0.75	582
■	12.東北新幹線-	1	294
■	13.青函トンネル竜飛斜坑線一般財団法人青函トンネル記念館	1	4

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
02map-rd.xlsm	956KB	青森県「路線・駅」情報 1 ファイル 776.04 KB 無料ダウンロード

岩手県

岩手県で収録されているのは下記11の路線と197の駅地点(P:59、J:138)になります。

※「令和元年」の「鉄道時系列データ」に掲載されている大船渡線には路線情報と駅地点情報で一致していない箇所が存在しています。

色	路線名　運営会社	線太さ	地点数
■	1.リアス線三陸鉄道	0.75	1,703
■	2.釜石線	0.75	1,544
■	3.山田線	0.75	2,081
■	4.田沢湖線-	0.75	469
■	5.北上線-	0.75	676
■	6.八戸線-	0.75	584

色	路線名　運営会社	線太さ	地点数
■	7.花輪線	0.75	1,038
■	8.東北線-	0.75	936
■	9.東北新幹線-	1	952
■	10.いわて銀河鉄道線アイジーアールいわて銀河鉄道	0.75	774
■	11.大船渡線	0.75	2,376

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
03map-rd.xlsm	1,491KB	岩手県「路線・駅」情報 1 ファイル 1.32 MB 無料ダウンロード

宮城県

宮城県で収録されているのは下記16の路線と187の駅地点(P:43、J:144)になります。

※「令和元年」の「鉄道時系列データ」に掲載されている気仙沼線には路線情報と駅地点情報で一致していない箇所が存在しています。

色	路線名　運営会社	線太さ	地点数
■	1.南北線仙台市	0.75	427
■	2.東西線仙台市	0.75	201
■	3.仙山線-	0.75	806
■	4.陸羽東線	0.75	1,126
■	5.石巻線	0.75	474
■	6.石巻線+	1	24
■	7.仙石線	0.75	783
■	8.気仙沼線	0.75	990

色	路線名　運営会社	線太さ	地点数
■	9.大船渡線-	0.75	599
■	10.東北線-	0.75	2,142
■	11.東北線+	1	94
■	12.東北新幹線-	1	1,843
■	13.仙台空港線仙台空港鉄道	0.75	62
■	14.常磐線-	0.75	345
■	15.阿武隈急行線- 阿武隈急行	0.75	586
■	16.東北線++	1	6

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
04map-rd.xlsm	1,307KB	宮城県「路線・駅」情報 1 ファイル 1.11 MB 無料ダウンロード

秋田県

秋田県で収録されているのは下記10の路線と153の駅地点(P:41、J:112)になります。

色	路線名　運営会社	線太さ	地点数
■	1.秋田内陸線秋田内陸縦貫鉄道	0.75	1,257
■	2.鳥海山ろく線由利高原鉄道	0.75	317
■	3.花輪線+	0.75	376
■	4.男鹿線	0.75	296
■	5.羽越線-	0.75	1,054

色	路線名　運営会社	線太さ	地点数
■	6.奥羽線-	0.75	1,996
■	7.五能線-	0.75	411
■	8.花輪線-	0.75	421
■	9.田沢湖線-	0.75	606
■	10.北上線-	0.75	346

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
05map-rd.xlsm	1,020KB	秋田県「路線・駅」情報 1 ファイル 857.66 KB 無料ダウンロード

山形県

山形県で収録されているのは下記8の路線と129の駅地点(P:17、J:112)になります。

色	路線名　運営会社	線太さ	地点数
■	1.フラワー長井線山形鉄道	0.75	1,428
■	2.奥羽線-	0.75	1,841
■	3.陸羽西線	0.75	461
■	4.陸羽東線-	0.75	360

色	路線名　運営会社	線太さ	地点数
■	5.羽越線-	0.75	1,085
■	6.仙山線-	0.75	326
■	7.左沢線	0.75	249
■	8.米坂線-	0.75	1,003

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
06map-rd.xlsm	906KB	山形県「路線・駅」情報 1 ファイル 718.41 KB 無料ダウンロード

平面直角座標系XI系

北海道(西部)

北海道(西部)に収録されているのは下記10の路線と116の駅地点(P:41、J:75)になります。

色	路線名　運営会社	線太さ	地点数
■	1.本線函館市	1	67
■	2.大森線函館市	1	16
■	3.湯の川線函館市	1	122
■	4.宝来・谷地頭線函館市	1	36
■	5.道南いさりび鉄道線道南いさりび鉄道	0.75	737

色	路線名　運営会社	線太さ	地点数
■	6.函館線+	0.75	481
■	7.函館線-	0.75	4,248
■	8.室蘭線-	0.75	777
■	9.北海道新幹線-	1	471
■	10.海峡線-	0.75	558

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
01-11map-rd.xlsm	953KB	北海道XI系「路線・駅」情報 1 ファイル 813.87 KB 無料ダウンロード

平面直角座標系XII系

北海道(中部)

北海道(中部)に収録されているのは下記21の路線と350の駅地点(P:78、J1:53、J:219)になります。

色	路線名　運営会社	線太さ	地点数
■	1.南北線札幌市	0.75	172
■	2.東西線札幌市	0.75	232
■	3.東豊線札幌市	0.75	142
■	4.1条線札幌市	1	13
■	5.山鼻西線札幌市	1	29
■	6.山鼻線札幌市	1	43
■	7.都心線札幌市	1	12
■	8.都心線+ 札幌市	0.75	13
■	9.日高線	0.75	1,732
■	10.千歳線	0.75	475
■	11.千歳線+	1	44

色	路線名　運営会社	線太さ	地点数
■	12.宗谷線	0.75	3,944
■	13.札沼線	0.75	682
■	14.富良野線	0.75	454
■	15.留萌線	0.75	547
■	16.石勝線-	0.75	1,355
■	17.室蘭線-	0.75	1,036
■	18.室蘭線+	0.75	86
■	19.函館線-	0.75	1,143
■	20.石北線-	0.75	2,500
■	21.根室線-	0.75	1,272
