緯度・経度を平面直角座標に変換したⅦ~Ⅷ系県別路線・駅情報

路線・駅情報
この記事は約10分で読めます。

国土交通省の国土数値情報ダウンロードで提供されているされ令和元年の「鉄道時系列データ」をもとに平面直角座標に変換した各都道府県別の路線のライン情報と駅の地点情報についてフリーにダウンロードできるようにしています。

今回は平面直角座標Ⅶ系の富山県、石川県、岐阜県、愛知県とⅧ系の新潟県、山梨県、長野県、静岡県を走る鉄道の路線・駅情報になります。

なお平面直角座標を使用しているために隣接する別の座標系とはラインが重なり合わない事、あらかじめお含み置きいただければ幸いです。

本ページでダウンロードできるファイルはExcel 2016 バージョン2104(ビルド 13929.20296)を用いて作成しています。

スポンサーリンク

「鉄道時系列データ」の使用許諾条件は非商用

「鉄道時系列データ」は下記サイトからダウンロードする事ができます。

使用しているのは記載されている年度が「令和元年」のデータになります。その中に含まれている路線の位置情報(緯度・経度)を取り出してVBAで平面直角座標に変換し、地点間の距離が正しくなるようにグラフ散布図で表現するための加工を施しています。
合わせて駅の位置情報を同様に変換してグラフ散布図にプロットできるようにしています。

なおこのデータを公開している目的は、煩わしい緯度・経度から平面直角座標への変換と都道府県で路線を抽出する負荷を軽減しグラフ散布図でのデータ利用をし易くするためになります。

ご利用に際しては「国土数値情報ダウンロードサービスコンテンツ利用規約」をご一読ください。

また「非商用」でのご利用方法につきましては「よくある質問(FAQ)告示数値情報利用規約関係」のQ6に書かれているのですが、下記に引用いたします。

Q6

国土数値情報の利用条件が「非商用」の場合、どのような利用方法であれば認められるのか。

A6

利用可能な方法の代表例は以下の通りです。この場合も出典明記等は必要ですので、利用したいデータに適用される利用規約をご確認ください。ご不明な点は国土情報提供サイト運営事務局にお問い合わせください。
➢ 著作権法が定める範囲での利用
➢ 行政目的での利用
➢ 学術目的での利用(学術論文への引用等を含む)
➢ 民間企業内部における検討での利用

データ加工に際しての留意点

「令和元年」の「鉄道時系列データ」に掲載されているなかで現在も運営されている路線情報を抽出して使用しています。

「令和元年」より後に変更された路線・駅名につきましては反映されていませんのでお含み置きください。

なおデータの更新につきましては年一回程度実施をする予定です。

それから同一運営会社の路線はまとめて設定しようとしたのですが、後から抜け漏れが見つかり追記してるために、結果的にまとまっておりませんのでお含み置きいただければ幸いです。

  1. 路線・路線名・運営会社名・駅名は原則記載されているままで使用しています。
    • 並走する路線がある場合、路線が記載されていないケースがあります。
      • 例えば東京都の山手線は並走する別路線があるためにすべての路線が記載されていません。また京浜東北線はそれ自体が記載されていません。
    • 分割して掲載されている路線でも一つにまとめる事ができる場合はまとめています。
    • 運営会社がJRグループの場合は運営会社名を省略していますのでお含み置きください。
  2. 路線が分岐したり分割されている場合は、同一路線名でありながらライン情報が複数存在することになります。
    • 同一路線名がある場合は、「路線名+」、「路線名++」、「路線名+++」といった形で+記号を付与して表記しています。
  3. 路線が越境している場合は、境界線を若干またいだ位置まで含めるようにしています。そのため越境している路線では、越境していることが解るように「路線名-」と言う風に路線名に-(ハイフォン)記号を付けた形で表記しています。
    • ただし、極わずかしか越境していない路線ではこの対応はしていません。
    • なお対応漏れしているケースもありえますので、もしも路線が掲載されていない場合は隣接する都道府県または座標系をご確認いただければ幸いです。
  4. 駅情報の表の並び順は路線上の並びではなく、駅に附番させているID番号を昇順に並べたものになります。
    • 路線に後から駅が追加された場合は、その路線での最後の番号が発番されるようです。そのために一般的な路線図での駅の並びとは異なる形になります。
  5. 路線の色は基本的にExcelが自動的に決めたものを使用しています。
    • 従いまして越境している場合、同じ色が付いている分けではありませんのでご注意ください。
    • 駅の位置を表すマーカーの色は基本的に路線の色と同じに設定しています。
  6. ラインの線の太さは基本0.75ptとして、新幹線や地点数の少ない路線は1ptで設定しています。
  7. 駅の位置を表すマーカーは、マーカーのオプションで組み込みを選択し「種類はひし形・サイズは3」に設定しています。
  8. グラフ散布図に駅の位置を登録する際に路線ではなく個々の駅を系列に設定しています。
    • こうする事で、マップ上でマーカーにカーソルを合わせた時に駅名をポップアップで表示する事ができます。
    • ただしこの場合は、1つのグラフに設定できる駅の数がExcelの制約により256までになります。
      • そのため256を超える駅数がある場合は複数のグラフを重ね合わせる事で対応しています。

ダウンロードされるファイルの中身

各都道府県または座標系ごとに1つのXLSM(マクロ有効化ブック)形式したファイルをZIP圧縮してダウンロードできるようにしています。

本マクロ有効ブックには下記の5つの種類のシートが含まれています。

  1. 地点及びラインのグラフ散布図を重ね合わせた「マップP」(場合により「マップP1」「マップP2」)シート
    • 地点のグラフ散布図とラインのグラフ散布図はそれぞれの縦・横軸の境界値(最大値・最小値)を合わせた上で、軸が一致するように重ね合わせています。
    • 運営会社がJRグループ以外の路線をプロットするためのシートになります。
  2. 地点及びラインのグラフ散布図を重ね合わせた「マップJ」シート
    • 運営会社がJRグループの路線をプロットするためのシートになります。
  3. 地点情報を地点のグラフ散布図に反映させるための表がある「地点情報」シート
    • 地点の緯度・経度は度分秒または十進法で入力します。
    • 地点が25ヶ所設定できるような表になっていますが行を追加することで増やすことができます。
    • 入力された値はVBAマクロで平面直角座標系の緯度・経度に変換します。
    • サンプルとして県庁所在地のデータを設定しています。

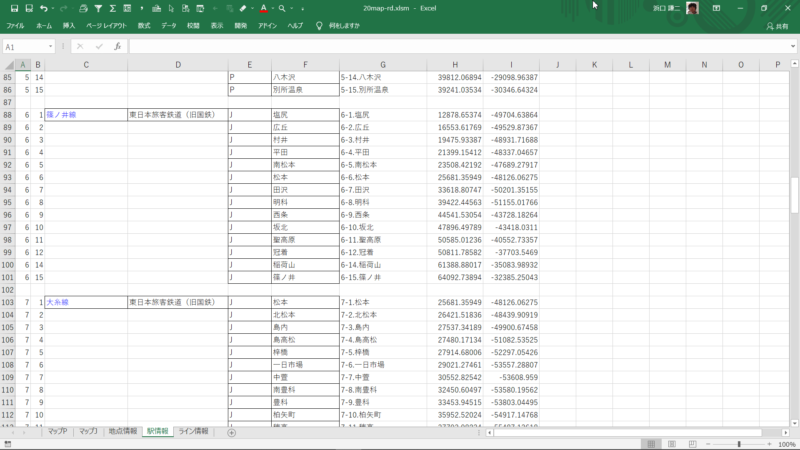

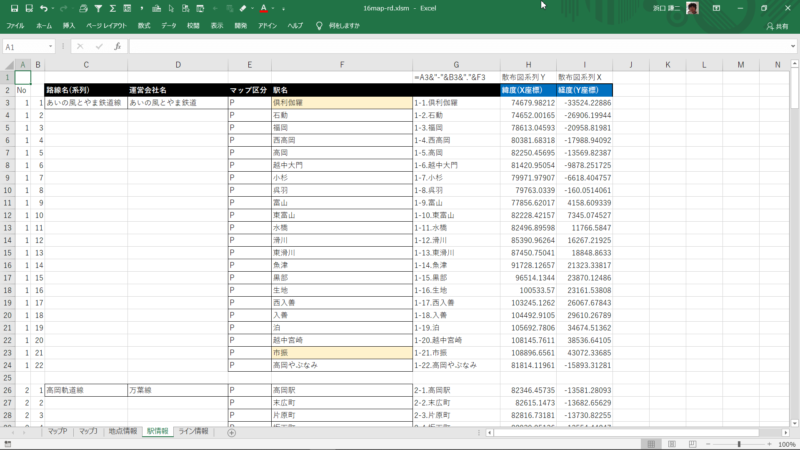

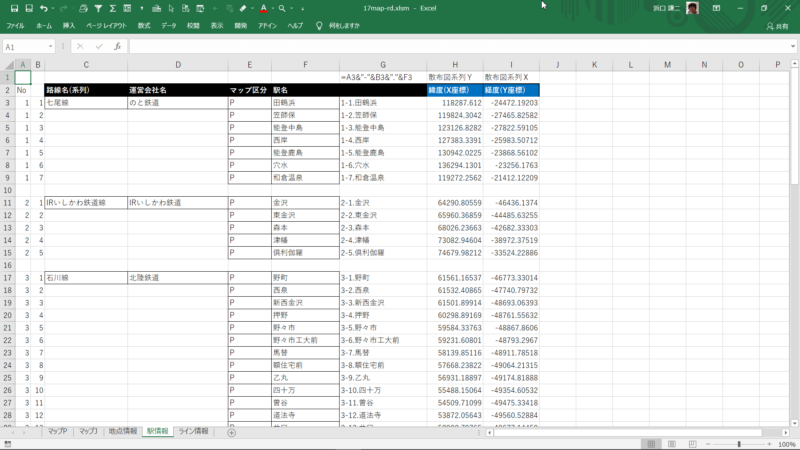

  4. 「駅」を地点のグラフ散布図に反映させるための表がある「駅情報」シート
    • 「No」列は該当都道府県の路線に附番している数字がセットされています。
    • 「No」の右隣りの列の連番は、駅に附番させているID番号を昇順に並べて1から通番した数字です。
      • 路線が越境している時は途中の番号から始まる事があります。
      • 番号が飛んでいる事があります。
    • 「マップ区分」にはP(場合によりP1・P2)、またはJがセットされています。Pの時は「マップP」に、Jの時は「マップJ」にその駅のマーカーが表示されている事を表しています。
  5. 「路線」をラインのグラフ散布図に反映させるための表がある「ライン情報」シート
    • 連続した緯度・経度の地点を平面直角座標に変換して設定しています。
    • 最大2,000地点のラインが10本設定できるような表になっていますが地点はもっと地点数を増やすことができますし、系列を追加することでライン数を増やすことができます。
      • 系列の線は基本的に「自動」設定になっていますが、色や線の形状を変える事ができます。

平面直角座標Ⅶ系

富山県

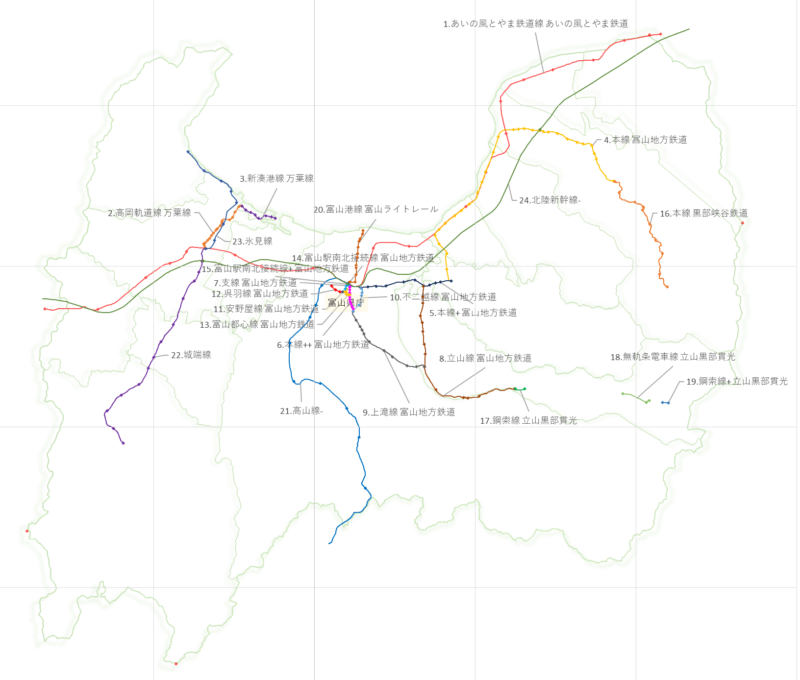

富山県で収録されているのは下記24の路線と214の駅地点(P:179、J:35)になります。

路線名 運営会社線太さ地点数
1.あいの風とやま鉄道線
あいの風とやま鉄道
0.75963
2.高岡軌道線 万葉線0.75120
3.新湊港線 万葉線0.7558
4.本線 富山地方鉄道0.75667
5.本線+ 富山地方鉄道0.75320
6.本線++ 富山地方鉄道0.7553
7.支線 富山地方鉄道126
8.立山線 富山地方鉄道0.75413
9.上滝線 富山地方鉄道0.75232
10.不二越線 富山地方鉄道0.7563
11.安野屋線 富山地方鉄道113
12.呉羽線 富山地方鉄道115
路線名 運営会社線太さ地点数
13.富山都心線 富山地方鉄道126
14.富山駅南北接続線 富山地方鉄道17
15.富山駅南北接続線+
富山地方鉄道
13
16.本線 黒部峡谷鉄道0.75683
17.鋼索線 立山黒部貫光116
18.無軌条電車線 立山黒部貫光118
19.鋼索線+ 立山黒部貫光112
20.富山港線 富山ライトレール0.75106
21.高山線-0.75712
22.城端線0.75370
23.氷見線0.75175
24.北陸新幹線-1196
解凍時ファイル名解凍時サイズZIPファイルダウンロード
16map-rd.xlsm1,074KB

石川県

石川県で収録されているのは下記7の路線と76の駅地点(P:41、J:35)になります。

路線名 運営会社線太さ地点数
1.七尾線 のと鉄道0.75439
2.IRいしかわ鉄道線
IRいしかわ鉄道
0.75158
3.石川線 北陸鉄道0.75209
4.浅野川線 北陸鉄道0.75102
路線名 運営会社線太さ地点数
5.七尾線0.75653
6.北陸線-0.75636
7.北陸新幹線-164
解凍時ファイル名解凍時サイズZIPファイルダウンロード
17map-rd.xlsm549KB

岐阜県

岐阜県で収録されているのは下記20の路線と196の駅地点(P:133、J:63)になります。

路線名 運営会社線太さ地点数
1.各務原線 名古屋鉄道0.75174
2.竹鼻線 名古屋鉄道0.75149
3.羽島線 名古屋鉄道132
4.広見線 名古屋鉄道0.75146
5.広見線+ 名古屋鉄道0.7588
6.名古屋本線- 名古屋鉄道0.75144
7.明知線 明知鉄道0.75525
8.越美南線 長良川鉄道0.751,288
9.養老線 養老鉄道0.7597
10.養老線+- 養老鉄道0.75261
路線名 運営会社線太さ地点数
11.樽見線 樽見鉄道0.75606
12.高山線0.752,836
13.中央線-0.751,293
14.太多線0.75210
15.東海道線-0.75495
16.東海道線+0.75166
17.東海道線++120
18.東海道新幹線-11,750
19.犬山線- 名古屋鉄道0.75256
20.犬山線+ 名古屋鉄道19
解凍時ファイル名解凍時サイズZIPファイルダウンロード
21map-rd.xlsm1,273KB

愛知県

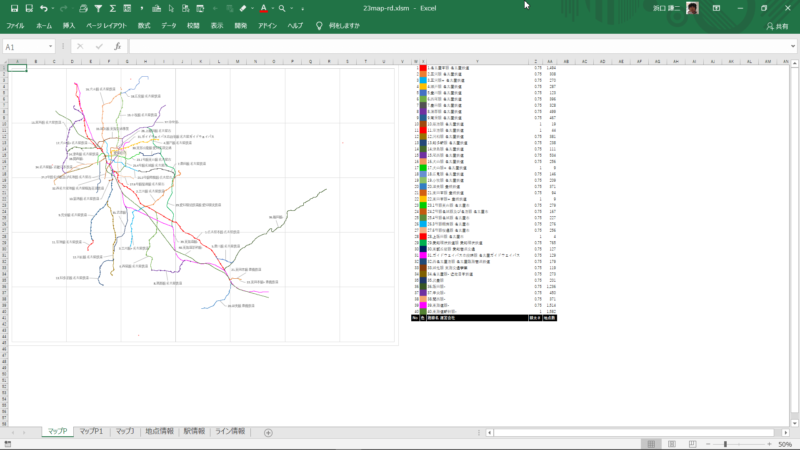

愛知県で収録されているのは下記40の路線と540の駅地点(P:251、P1:200、J:89)になります。

路線名 運営会社線太さ地点数
1.名古屋本線 名古屋鉄道0.751,494
2.三河線 名古屋鉄道0.75308
3.三河線+ 名古屋鉄道0.75270
4.瀬戸線 名古屋鉄道0.75287
5.豊川線 名古屋鉄道0.75123
6.西尾線 名古屋鉄道0.75396
7.豊田線 名古屋鉄道0.75328
8.蒲郡線 名古屋鉄道0.75499
9.常滑線 名古屋鉄道0.75467
10.築港線 名古屋鉄道119
11.空港線 名古屋鉄道144
12.河和線 名古屋鉄道0.75381
13.知多新線 名古屋鉄道0.75238
14.津島線 名古屋鉄道0.75111
15.尾西線 名古屋鉄道0.75534
16.犬山線 名古屋鉄道0.75256
17.犬山線+ 名古屋鉄道19
18.広見線 名古屋鉄道0.75146
19.小牧線 名古屋鉄道0.75209
20.渥美線 豊橋鉄道0.75371
路線名 運営会社線太さ地点数
21.東田本線 豊橋鉄道0.7594
22.東田本線+ 豊橋鉄道19
23.1号線東山線 名古屋市0.75279
24.2号線名城線及び名港線
名古屋市
0.75167
25.4号線名城線 名古屋市0.75227
26.3号線鶴舞線 名古屋市0.75276
27.6号線桜通線 名古屋市0.75256
28.上飯田線 名古屋市14
29.愛知環状鉄道線 愛知環状鉄道0.75765
30.東部丘陵線 愛知高速交通0.75127
31.ガイドウェイバス志段味線
名古屋ガイドウェイバス
0.75129
32.西名古屋港線
名古屋臨海高速鉄道
0.75179
33.城北線 東海交通事業0.75119
34.名古屋線- 近畿日本鉄道0.75273
35.武豊線0.75201
36.飯田線-0.751,236
37.中央線-0.75450
38.関西線-0.75371
39.東海道線-0.751,514
40.東海道新幹線-11,582
解凍時ファイル名解凍時サイズZIPファイルダウンロード
23map-rd.xlsm2,536KB

平面直角座標Ⅷ系

新潟県

新潟県で収録されているのは下記18の路線と222の駅地点(P:34、J:188)になります。

路線名 運営会社線太さ地点数
1.妙高はねうまライン
えちごトキめき鉄道
0.75438
2.妙高はねうまライン+
えちごトキめき鉄道
17
3.日本海ひすいライン
えちごトキめき鉄道
0.75683
4.ほくほく線 北越急行0.75567
5.上越線-0.751,384
6.上越線+125
7.飯山線-0.751,108
8.大糸線-0.75630
9.只見線-0.751,169
路線名 運営会社線太さ地点数
10.磐越西線-0.751,280
11.米坂線-0.75492
12.羽越線-0.751,217
13.白新線0.75253
14.信越線0.751,566
15.越後線0.75845
16.弥彦線0.75222
17.上越新幹線-11,150
18.北陸新幹線-1463
解凍時ファイル名解凍時サイズZIPファイルダウンロード
15map-rd.xlsm1,572KB

山梨県

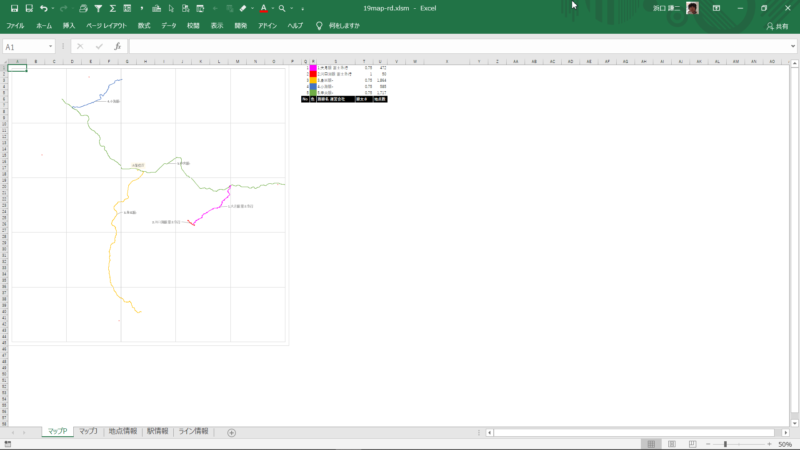

山梨県で収録されているのは下記5の路線と76の駅地点(P:19、J:57)になります。

路線名 運営会社線太さ地点数
1.大月線 富士急行0.75472
2.河口湖線 富士急行150
3.身延線-0.751,864
路線名 運営会社線太さ地点数
4.小海線-0.75585
5.中央線-0.751,717
解凍時ファイル名解凍時サイズZIPファイルダウンロード
19map-rd.xlsm743KB

長野県

長野県で収録されているのは下記15の路線と254の駅地点(P:80、J:174)になります。

路線名 運営会社線太さ地点数
1.しなの鉄道線 しなの鉄道0.75785
2.北しなの線 しなの鉄道0.75554
3.長野線 長野電鉄0.75670
4.上高地線 アルピコ交通0.75186
5.別所線 上田電鉄0.75142
6.篠ノ井線0.75795
7.大糸線-0.751,779
8.中央線-0.753,160
路線名 運営会社線太さ地点数
9.中央線+0.75446
10.中央線++0.753,027
11.飯田線-0.752,613
12.北陸新幹線-11,264
13.信越線0.7579
14.篠ノ井線+16
15.小海線0.751,507
解凍時ファイル名解凍時サイズZIPファイルダウンロード
20map-rd.xlsm1,522KB

静岡県

県で収録されているのは下記16の路線と234の駅地点(P:147、J:87)になります。

路線名 運営会社線太さ地点数
1.伊豆急行線 伊豆急行0.752,204
2.大井川本線 大井川鐵道0.75875
3.井川線 大井川鐵道0.75950
4.駿豆線 伊豆箱根鉄道0.75289
5.十国鋼索線 伊豆箱根鉄道15
6.鉄道線 遠州鉄道0.75307
7.岳南線 岳南電0.75123
8.静岡清水線 静岡鉄道0.75153
路線名 運営会社線太さ地点数
9.天竜浜名湖線
天竜浜名湖鉄道
0.751,224
10.伊東線0.75305
11.東海道線-0.752,102
12.東海道新幹線-12,230
13.身延線-0.75698
14.飯田線-0.751,233
15.東海道線+-0.75191
16.御殿場線-0.75763
解凍時ファイル名解凍時サイズZIPファイルダウンロード
22map-rd.xlsm1,473KB

最後に

「グラフ散布図とオートシェープ図形の合わせ方」及び「緯度・経度を平面直角座標に変換するVBAマクロ」につきましては、下記記事にて詳細をご説明しておりますので、ぜひ一度ご参照いただければ幸いです。

以上最後までご一読いただき誠にありがとうございました。
