緯度・経度を平面直角座標に変換したⅨ系都県別路線・駅情報

国土交通省の国土数値情報ダウンロードで提供されているされ令和元年の「鉄道時系列データ」をもとに平面直角座標に変換した各都道府県別の路線のライン情報と駅の地点情報についてフリーにダウンロードできるようにしています。

今回は平面直角座標系Ⅸ系の福島県、茨城県、栃木県、群馬県、埼玉県、千葉県、東京都、神奈川県を走る鉄道の路線・駅情報を取り上げています。

なお平面直角座標を使用しているために隣接する別の座標系とはラインが重なり合わない事、あらかじめお含み置きいただければ幸いです。

本ページでダウンロードできるファイルはExcel 2016 バージョン2103(ビルド 13901.20400)を用いて作成しています。

「鉄道時系列データ」の使用許諾条件は非商用

「鉄道時系列データ」は下記サイトからダウンロードする事ができます。

使用しているのは記載されている年度が「令和元年」のデータになります。その中に含まれている路線の位置情報(緯度・経度)を取り出してVBAで平面直角座標に変換し、地点間の距離が正しくなるようにグラフ散布図で表現するための加工を施しています。
合わせて駅の位置情報を同様に変換してグラフ散布図にプロットできるようにしています。

なおこのデータを公開している目的は、煩わしい緯度・経度から平面直角座標への変換と都道府県で路線を抽出する負荷を軽減しグラフ散布図でのデータ利用をし易くするためになります。

ご利用に際しては「国土数値情報ダウンロードサービスコンテンツ利用規約」をご一読ください。

また「非商用」でのご利用方法につきましては「よくある質問（FAQ）告示数値情報利用規約関係」のQ6に書かれているのですが、下記に引用いたします。

Q6
国土数値情報の利用条件が「非商用」の場合、どのような利用方法であれば認められるのか。
Ａ６
利用可能な方法の代表例は以下の通りです。この場合も出典明記等は必要ですので、利用したいデータに適用される利用規約をご確認ください。ご不明な点は国土情報提供サイト運営事務局にお問い合わせください。
➢ 著作権法が定める範囲での利用
➢ 行政目的での利用
➢ 学術目的での利用（学術論文への引用等を含む）
➢ 民間企業内部における検討での利用

データ加工に際しての留意点

「令和元年」の「鉄道時系列データ」に掲載されているなかで現在も運営されている路線情報を抽出して使用しています。

「令和元年」より後に変更された路線・駅名につきましては反映されていませんのでお含み置きください。

なおデータの更新につきましては年一回程度実施をする予定です。

それから同一運営会社の路線はまとめて設定しようとしたのですが、後から抜け漏れが見つかり追記してるために、結果的にまとまっておりませんのでお含み置きいただければ幸いです。

路線・路線名・運営会社名・駅名は原則記載されているままで使用しています。
- 並走する路線がある場合、路線が記載されていないケースがあります。
  - 例えば東京都の山手線は並走する別路線があるためにすべての路線が記載されていません。また京浜東北線はそれ自体が記載されていません。
- 分割して掲載されている路線でも一つにまとめる事ができる場合はまとめています。
- 運営会社がJRグループの場合は運営会社名を省略していますのでお含み置きください。
路線が分岐したり分割されている場合は、同一路線名でありながらライン情報が複数存在することになります。
- 同一路線名がある場合は、「路線名+」、「路線名++」、「路線名+++」といった形で+記号を付与して表記しています。
路線が越境している場合は、境界線を若干またいだ位置まで含めるようにしています。そのため越境している路線では、越境していることが解るように「路線名-」と言う風に路線名に-(ハイフォン)記号を付けた形で表記しています。
- ただし、極わずかしか越境していない路線ではこの対応はしていません。
- なお対応漏れしているケースもありえますので、もしも路線が掲載されていない場合は隣接する都道府県または座標系をご確認いただければ幸いです。
駅情報の表の並び順は路線上の並びではなく、駅に附番させているID番号を昇順に並べたものになります。
- 路線に後から駅が追加された場合は、その路線での最後の番号が発番されるようです。そのために一般的な路線図での駅の並びとは異なる形になります。
路線の色は基本的にExcelが自動的に決めたものを使用しています。
- 従いまして越境している場合、同じ色が付いている分けではありませんのでご注意ください。
- 駅の位置を表すマーカーの色は基本的に路線の色と同じに設定しています。
ラインの線の太さは基本0.75ptとして、新幹線や地点数の少ない路線は1ptで設定しています。
駅の位置を表すマーカーは、マーカーのオプションで組み込みを選択し「種類はひし形・サイズは3」に設定しています。
グラフ散布図に駅の位置を登録する際に路線ではなく個々の駅を系列に設定しています。
- こうする事で、マップ上でマーカーにカーソルを合わせた時に駅名をポップアップで表示する事ができます。
- ただしこの場合は、1つのグラフに設定できる駅の数がExcelの制約により256までになります。
  - そのため256を超える駅数がある場合は複数のグラフを重ね合わせる事で対応しています。

ダウンロードされるファイルの中身

各都道府県または座標系ごとに1つのXLSM(マクロ有効化ブック)形式したファイルをZIP圧縮してダウンロードできるようにしています。

本マクロ有効ブックには下記の5つの種類のシートが含まれています。

地点及びラインのグラフ散布図を重ね合わせた「マップP」(場合により「マップP1」「マップP2」)シート
- 地点のグラフ散布図とラインのグラフ散布図はそれぞれの縦・横軸の境界値(最大値・最小値)を合わせた上で、軸が一致するように重ね合わせています。
- 運営会社がJRグループ以外の路線をプロットするためのシートになります。
地点及びラインのグラフ散布図を重ね合わせた「マップJ」シート
- 運営会社がJRグループの路線をプロットするためのシートになります。

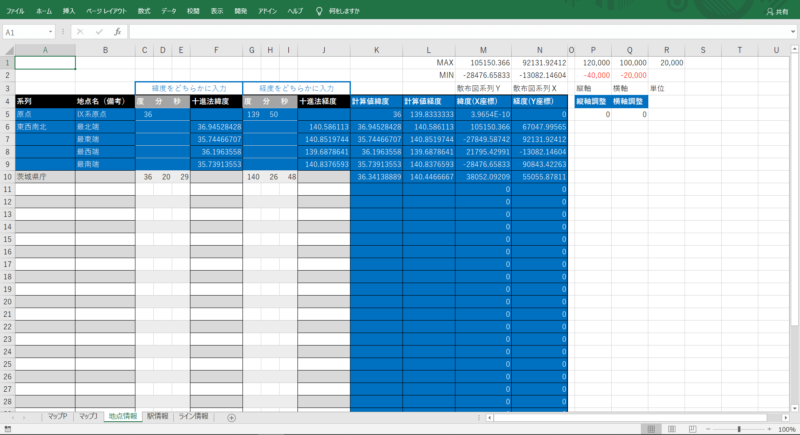

地点情報を地点のグラフ散布図に反映させるための表がある「地点情報」シート
- 地点の緯度・経度は度分秒または十進法で入力します。
- 地点が25ヶ所設定できるような表になっていますが行を追加することで増やすことができます。
- 入力された値はVBAマクロで平面直角座標系の緯度・経度に変換します。
- サンプルとして県庁所在地のデータを設定しています。

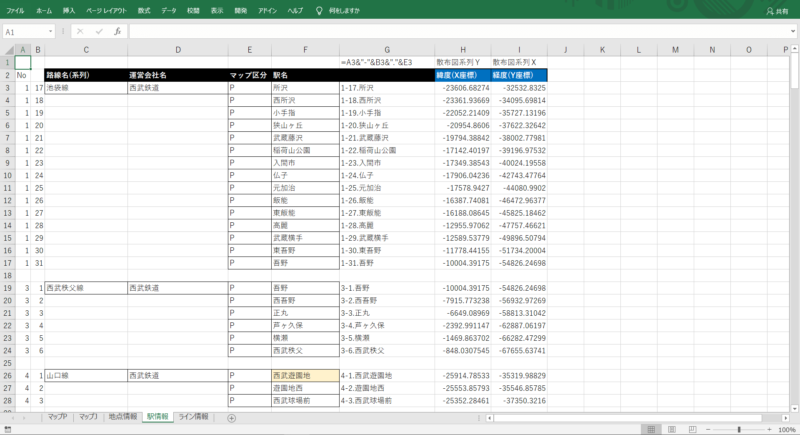

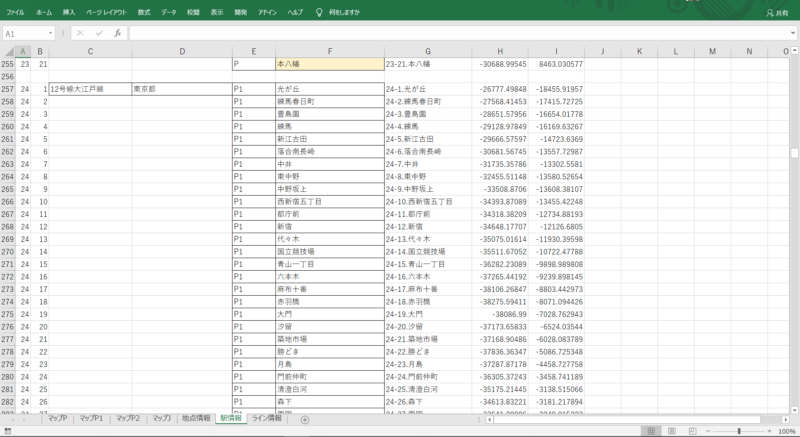

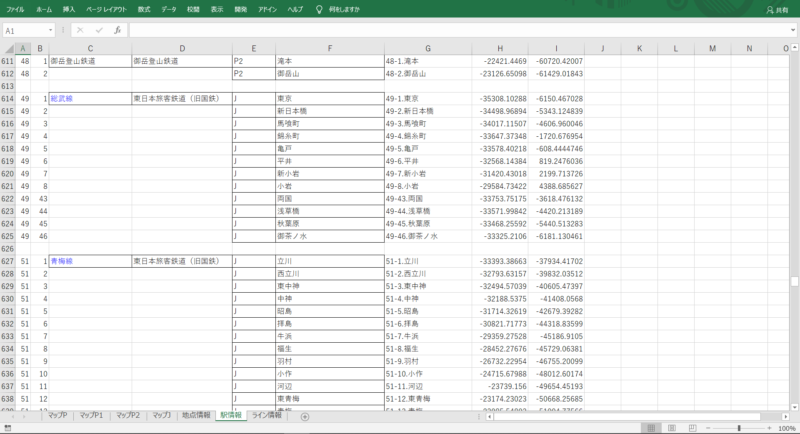

「駅」を地点のグラフ散布図に反映させるための表がある「駅情報」シート
- 「No」列は該当都道府県の路線に附番している数字がセットされています。
- 「No」の右隣りの列の連番は、駅に附番させているID番号を昇順に並べて1から通番した数字です。
  - 路線が越境している時は途中の番号から始まる事があります。
  - 番号が飛んでいる事があります。
- 「マップ区分」にはP(場合によりP1・P2)、またはJがセットされています。Pの時は「マップP」に、Jの時は「マップJ」にその駅のマーカーが表示されている事を表しています。
「路線」をラインのグラフ散布図に反映させるための表がある「ライン情報」シート
- 連続した緯度・経度の地点を平面直角座標に変換して設定しています。
- 最大2,000地点のラインが10本設定できるような表になっていますが地点はもっと地点数を増やすことができますし、系列を追加することでライン数を増やすことができます。
  - 系列の線は基本的に「自動」設定になっていますが、色や線の形状を変える事ができます。

福島県

福島県で収録されているのは下記12の路線と198の駅地点(P:48、J:150)になります。

色	路線名　運営会社	線太さ	地点数
■	1.会津線会津鉄道	0.75	1,208
■	2.飯坂線福島交通	0.75	149
■	3.阿武隈急行線- 阿武隈急行	0.75	513
■	4.磐越東線	0.75	1,605
■	5.磐越西線-	0.75	1,352
■	6.磐越西線+	0.75	1,287

色	路線名　運営会社	線太さ	地点数
■	7.奥羽線-	0.75	445
■	8.只見線-	0.75	2,532
■	9.東北線-	0.75	1,704
■	10.東北新幹線-	1	843
■	11.常磐線-	0.75	1,741
■	12.水郡線-	0.75	1,455

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
07map-rd.xlsm	1,593KB	福島県「路線・駅」情報 1 ファイル 1.43 MB 無料ダウンロード

茨城県

茨城県で収録されているのは下記14の路線と141の駅地点(P:65、J:76)になります。

色	路線名　運営会社	線太さ	地点数
■	1.大洗鹿島線鹿島臨海鉄道	0.75	475
■	2.常磐新線- 首都圏新都市鉄道	0.75	127
■	3.常総線関東鉄道	0.75	558
■	4.竜ヶ崎線関東鉄道	0.75	68
■	5.湊線ひたちなか海浜鉄道	0.75	117
■	6.筑波山鋼索鉄道線筑波観光鉄道	0.75	27
■	7.水戸線	0.75	603

色	路線名　運営会社	線太さ	地点数
■	8.常磐線-	0.75	1,438
■	9.鹿島線	0.75	283
■	10.水郡線-	0.75	1,292
■	11.水郡線+	0.75	129
■	12.東北線-	0.75	190
■	13.東北新幹線-	1	100
■	14.真岡線- 真岡鐵道	0.75	126

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
08map-rd.xlsm	920KB	茨城県「路線・駅」情報 1 ファイル 710.25 KB 無料ダウンロード

栃木県

栃木県で収録されているのは下記14の路線と139の駅地点(P:77、J:62)になります。

色	路線名　運営会社	線太さ	地点数
■	1.日光線東武鉄道	0.75	1,541
■	2.宇都宮線東武鉄道	0.75	362
■	3.鬼怒川線東武鉄道	0.75	397
■	4.佐野線東武鉄道	0.75	463
■	5.真岡線真岡鐵道	0.75	553
■	6.会津鬼怒川線野岩鉄道	0.75	605
■	7.日光線	0.75	512

色	路線名　運営会社	線太さ	地点数
■	8.烏山線	0.75	247
■	9.東北線-	0.75	1,294
■	10.東北新幹線-	1	896
■	11.両毛線-	0.75	841
■	12.水戸線-	0.75	116
■	13.わたらせ渓谷線- わたらせ渓谷鐵道	0.75	291
■	14.伊勢崎線- 東武鉄道	0.75	485

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
09map-rd.xlsm	1,170KB	栃木県「路線・駅」情報 1 ファイル 978.74 KB 無料ダウンロード

群馬県

群馬県で収録されているのは下記16の路線と150の駅地点(P:90、J:60)になります。

色	路線名　運営会社	線太さ	地点数
■	1.桐生線東武鉄道	0.75	392
■	2.小泉線東武鉄道	0.75	244
■	3.小泉線+ 東武鉄道	0.75	173
■	4.伊勢崎線- 東武鉄道	0.75	887
■	5.上毛線上毛電気鉄道	0.75	430
■	6.上信線上信電鉄	0.75	738
■	7.わたらせ渓谷線わたらせ渓谷鐵道	0.75	1,037
■	8.信越線	0.75	372
■	9.吾妻線	0.75	1,126

色	路線名　運営会社	線太さ	地点数
■	10.両毛線-	0.75	785
■	11.高崎線-	0.75	302
■	12.上越線-	0.75	1,550
■	13.八高線-	0.75	207
■	14.上越新幹線-	1	1,046
■	15.北陸新幹線-	1	484
■	16.日光線- 東武鉄道	0.75	269
■	17.佐野線- 東武鉄道	0.75	80

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
10map-rd.xlsm	1,310KB	群馬県「路線・駅」情報 1 ファイル 1.09 MB 無料ダウンロード

埼玉県

埼玉県で収録されているのは下記23の路線と249の駅地点(P:173、J:76)になります。

色	路線名　運営会社	線太さ	地点数
■	1.池袋線西武鉄道	0.75	387
■	2.池袋線+- 西武鉄道	0.75	473
■	3.西武秩父線西武鉄道	0.75	413
■	4.山口線西武鉄道	0.75	167
■	5.新宿線- 西武鉄道	0.75	298
■	6.狭山線西武鉄道	0.75	125
■	7.秩父本線秩父鉄道	0.75	1,025
■	8.東上本線- 東武鉄道	0.75	1,139
■	9.越生線東武鉄道	0.75	220
■	10.伊勢崎線- 東武鉄道	0.75	603
■	11.埼玉高速鉄道線埼玉高速鉄道	0.75	202
■	12.伊奈線埼玉新都市交通	1.5	184

色	路線名　運営会社	線太さ	地点数
■	13.東北線-	0.75	498
■	14.東北線+	1	270
■	15.武蔵野線-	0.75	561
■	16.川越線	0.75	310
■	17.八高線-	0.75	1,150
■	18.高崎線-	0.75	749
■	19.上越新幹線-	1	774
■	20.東北新幹線-	1	569
■	21.野田線- 東武鉄道	0.75	484
■	22.常磐新線- 首都圏新都市鉄道	0.75	83
■	23.日光線- 東武鉄道	0.75	306

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
11map-rd.xlsm	1,514KB	埼玉県「路線・駅」情報 1 ファイル 1.22 MB 無料ダウンロード

千葉県

千葉県で収録されているのは下記35の路線と386の駅地点(P:217、J:169)になります。

色	路線名　運営会社	線太さ	地点数
■	1.新京成線新京成電鉄	0.75	399
■	2.成田空港線京成電鉄	0.75	397
■	3.本線- 京成電鉄	0.75	940
■	4.千葉線京成電鉄	0.75	128
■	5.千原線京成電鉄	0.75	154
■	6.東成田線京成電鉄	0.75	159
■	7.常磐新線- 首都圏新都市鉄道	0.75	114
■	8.野田線- 東武鉄道	0.75	232
■	9.野田線+ 東武鉄道	0.75	233
■	10.北総線北総鉄道	0.75	273
■	11.いすみ線いすみ鉄道	0.75	588
■	12.1号線千葉都市モノレール	0.75	79
■	13.2号線千葉都市モノレール	0.75	193
■	14.東葉高速線東葉高速鉄道	0.75	159
■	15.小湊鉄道線小湊鉄道	0.75	870
■	16.ユーカリが丘線山万	0.75	117
■	17.ディズニーリゾートライン舞浜リゾートライン	0.75	49
■	18.流山線流鉄	0.75	64

色	路線名　運営会社	線太さ	地点数
■	19.銚子電気鉄道線銚子電気鉄道	0.75	258
■	20.芝山鉄道線芝山鉄道	0.75	14
■	21.総武線-	0.75	1,444
■	22.京葉線-	0.75	277
■	23.京葉線+	0.75	40
■	24.京葉線++	1	12
■	25.外房線	0.75	1,244
■	26.内房線	0.75	1,701
■	27.成田線	0.75	1,079
■	28.成田線+	0.75	114
■	29.成田線++	0.75	397
■	30.久留里線	0.75	508
■	31.東金線	0.75	202
■	32.武蔵野線-	0.75	267
■	33.5号線東西線- 東京地下鉄	0.75	119
■	34.鹿島線-	0.75	120
■	35.常磐線-	0.75	244

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
12map-rd.xlsm	1,891KB	千葉県「路線・駅」情報 1 ファイル 1.56 MB 無料ダウンロード

東京都

東京都で収録されているのは下記81の路線と881の駅地点(P:233、P1:255、P2:215、J:178)になります。

色	路線名　運営会社	線太さ	地点数
■	1.空港線京浜急行電鉄	0.75	74
■	2.押上線京成電鉄	0.75	71
■	3.京王線京王電鉄	0.75	471
■	4.京王線+ 京王電鉄	0.75	38
■	5.競馬場線京王電鉄	0.75	14
■	6.動物園線京王電鉄	0.75	47
■	7.高尾線京王電鉄	0.75	172
■	8.井の頭線京王電鉄	0.75	241
■	9.多摩川線西武鉄道	0.75	108
■	10.西武有楽町線西武鉄道	1	22
■	11.豊島線西武鉄道	1	17
■	12.拝島線西武鉄道	0.75	258
■	13.国分寺線西武鉄道	0.75	110
■	14.西武園線西武鉄道	0.75	63
■	15.多摩湖線西武鉄道	0.75	221
■	16.東急多摩川線東急電鉄	0.75	63
■	17.目黒線東急電鉄	0.75	90
■	18.池上線東急電鉄	0.75	199
■	19.大井町線東急電鉄	0.75	189
■	20.世田谷線東急電鉄	0.75	79
■	21.1号線浅草線東京都	0.75	289
■	22.6号線三田線東京都	0.75	424
■	23.10号線新宿線東京都	0.75	287
■	24.12号線大江戸線東京都	0.75	668
■	25.上野懸垂線東京都	1	19
■	26.日暮里・舎人ライナー東京都	0.75	66
■	27.荒川線東京都	0.75	264
■	28.3号線銀座線東京地下鉄	0.75	246
■	29.4号線丸ノ内線東京地下鉄	0.75	339
■	30.4号線丸ノ内線分岐線東京地下鉄	0.75	48
■	31.2号線日比谷線東京地下鉄	0.75	337
■	32.5号線東西線- 東京地下鉄	0.75	341
■	33.9号線千代田線東京地下鉄	0.75	363
■	34.8号線有楽町線東京地下鉄	0.75	367
■	35.8号線有楽町線+ 東京地下鉄	1	5
■	36.11号線半蔵門線東京地下鉄	0.75	219
■	37.7号線南北線東京地下鉄	0.75	363
■	38.13号線副都心線東京地下鉄	0.75	58
■	39.東京モノレール羽田線東京モノレール	0.75	290
■	40.東京臨海新交通臨海線ゆりかもめ	0.75	274
■	41.りんかい線東京臨海高速鉄道	0.75	101

色	路線名　運営会社	線太さ	地点数
■	42.伊勢崎線- 東武鉄道	0.75	224
■	43.伊勢崎線+ 東武鉄道	0.75	20
■	44.亀戸線東武鉄道	0.75	69
■	45.大師線東武鉄道	0.75	17
■	46.高尾鋼索線高尾登山電鉄	0.75	8
■	47.多摩都市モノレール線多摩都市モノレール	0.75	271
■	48.御岳登山鉄道御岳登山鉄道	0.75	21
■	49.総武線-	0.75	174
■	50.総武線+	0.75	48
■	51.青梅線	0.75	715
■	52.五日市線	0.75	121
■	53.五日市線+	0.75	14
■	54.山手線	0.75	265
■	55.赤羽線	0.75	58
■	56.中央線-	0.75	708
■	57.本線京成電鉄-	0.75	289
■	58.京葉線-	0.75	148
■	59.八高線-	0.75	274
■	60.武蔵野線-	0.75	246
■	61.新宿線- 西武鉄道	0.75	480
■	62.池袋線+- 西武鉄道	0.75	445
■	63.東上本線- 東武鉄道	0.75	187
■	64.東北新幹線-	1	314
■	65.東北線-	0.75	232
■	66.横浜線-	0.75	342
■	67.南武線-	0.75	220
■	68.小田原線- 小田急電鉄	0.75	456
■	69.田園都市線東急電鉄	0.75	438
■	70.東横線- 東急電鉄	0.75	166
■	71.本線- 京浜急行電鉄	0.75	210
■	72.東海道線-	0.75	172
■	73.東海道新幹線-	1	263
■	74.常磐線-	0.75	232
■	75.常磐新線- 首都圏新都市鉄道	0.75	165
■	76.相模原線京王電鉄	0.75	374
■	77.多摩線小田急電鉄	0.75	142
■	78.東北線+	0.75	81
■	79.東海道線+	0.75	79
■	80.東海道線++	0.75	197
■	81.金町線京成電鉄	0.75	44

解凍時ファイル名	解凍時サイズ	ZIPファイルダウンロード
13map-rd.xlsm	3,917KB	東京都「路線・駅」情報 1 ファイル 3.10 MB 無料ダウンロード

神奈川県

神奈川県で収録されているのは下記42の路線と407の駅地点(P:244、P:41、J:122)になります。

色	路線名　運営会社	線太さ	地点数
■	1.大師線京浜急行電鉄	0.75	49
■	2.本線京浜急行電鉄-	0.75	798
■	3.逗子線京浜急行電鉄	0.75	164
■	4.久里浜線京浜急行電鉄	0.75	267
■	5.金沢シーサイドライン横浜シーサイドライン	0.75	184
■	6.江の島線湘南モノレール	0.75	173
■	7.江ノ島電鉄線江ノ島電鉄	0.75	286
■	8.中央線-	0.75	208
■	9.東海道線-	0.75	1,000
■	10.東海道線++-	0.75	130
■	11.東海道線+++	0.75	131
■	12.横須賀線	0.75	408
■	13.根岸線	0.75	348
■	14.横浜線-	0.75	438
■	15.相模線	0.75	496
■	16.鶴見線	0.75	149
■	17.鶴見線+	1	31
■	18.鶴見線++	1	25
■	19.南武線	0.75	294
■	20.南武線+	1	55
■	21.御殿場線-	0.75	270

色	路線名　運営会社	線太さ	地点数
■	22.1号線横浜市	0.75	293
■	23.3号線横浜市	0.75	290
■	24.4号線横浜市	0.75	77
■	25.東横線- 東急電鉄	0.75	285
■	26.田園都市線- 東急電鉄	0.75	343
■	27.多摩線小田急電鉄	0.75	142
■	28.江ノ島線小田急電鉄	0.75	260
■	29.江ノ島線+ 小田急電鉄	0.75	60
■	30.小田原線- 小田急電鉄	0.75	1,045
■	31.小田原線+ 小田急電鉄	1	3
■	32.鉄道線箱根登山鉄道	0.75	522
■	33.大雄山線伊豆箱根鉄道	0.75	125
■	34.本線相模鉄道	0.75	387
■	35.いずみ野線相模鉄道	0.75	149
■	36.新横浜線相模鉄道	0.75	39
■	37.大山鋼索線大山観光電鉄	1	14
■	38.みなとみらい21線横浜高速鉄道	0.75	50
■	39.こどもの国線横浜高速鉄道	0.75	63
■	40.相模原線京王電鉄	0.75	374
■	41.東海道新幹線-	1	837
■	42.鋼索線箱根登山鉄道	0.75	22
