国土交通省の国土数値情報ダウンロードで提供されているされ令和元年の「高速道路時系列データ」をもとに平面直角座標に変換した各都道府県別の高速道路のライン情報とインターチェンジの地点情報についてフリーにダウンロードできるようにしています。
今回は平面直角座標系Ⅹ系の青森県、岩手県、宮城県、秋田県、山形県と、XI系~XIII系の北海道を通過する高速道路の路線とインターチェンジの情報を取り上げています。
なお平面直角座標を使用しているために隣接する別の座標系とはラインが重なり合わない事、あらかじめお含み置きいただければ幸いです。
本ページでダウンロードできるファイルはExcel 2016 バージョン2105(ビルド 14026.20270)を用いて作成しています。
「高速道路時系列データ」は現況データとして使用する場合はオープンデータ
「高速道路時系列データ」は下記サイトからダウンロードする事ができます。
使用しているのは記載されている年度が「令和元年」のデータになります。その中に含まれている路線の位置情報(緯度・経度)を取り出してVBAで平面直角座標に変換し、地点間の距離が正しくなるようにグラフ散布図で表現するための加工を施しています。
合わせてインターチェンジの位置情報を同様に変換してグラフ散布図にプロットできるようにしています。
なおこのデータを公開している目的は、煩わしい緯度・経度から平面直角座標への変換と都道府県で路線を抽出する負荷を軽減しグラフ散布図でのデータ利用をし易くするためになります。
ご利用に際しては「国土数値情報ダウンロードサービスコンテンツ利用規約」をご一読ください。
データ加工に際しての留意点
「令和元年」の「高速道路時系列データ」に掲載されているなかで現在も運営されている路線情報を抽出して使用しています。
「令和元年」より後に変更された路線・インターチェンジにつきましては反映されていませんのでお含み置きください。
また「高速道路時系列データ」にはすべての現存する路線が網羅されているわけではありませんので、あらかじめお含み置きいただければ幸いです。
なおデータの更新につきましては年一回程度実施をする予定です。
- 路線・路線名・インターチェンジ名は原則記載されているままで使用しています。
- 路線が分岐したり分割されている場合は、同一路線名でありながらライン情報が複数存在することになります。
- 同一路線名がある場合は、「路線名+」、「路線名++」、「路線名+++」といった形で+記号を付与して表記しています。
- 路線が越境している場合は、境界線を若干またいだ位置まで含めるようにしています。そのため越境している路線では、越境していることが解るように「路線名-」と言う風に路線名に-(ハイフォン)記号を付けた形で表記しています。
- ただし、極わずかしか越境していない路線ではこの対応はしていません。
- また対応漏れしているケースもありえますので、もしも路線が掲載されていない場合は隣接する都道府県または座標系をご確認いただければ幸いです。
- インターチェンジにつきましては、当該都道府県に含まれる情報だけにしていますのでお含み置きください。
- インターチェンジ情報の表の並び順は路線上の並びではなく、インターチェンジに附番させているID番号を昇順に並べたものになります。
- そのために一般的な路線図でのインターチェンジの並びとは異なるものになります。
- 路線の色は基本的にExcelが自動的に決めたものを使用しています。
- 従いまして越境している場合、同じ色が付いている分けではありませんのでご注意ください。
- インターチェンジの位置を表すマーカーの色は基本的に路線の色と同じに設定しています。
- ラインの線の太さは基本0.75ptとして、地点数の少ない路線は1ptで設定しています。
- インターチェンジの位置を表すマーカーは、マーカーのオプションで組み込みを選択し「種類はひし形・サイズは3」に設定しています。
- グラフ散布図にインターチェンジの位置を登録する際に路線ではなく個々のインターチェンジを系列に設定しています。
- こうする事で、マップ上でマーカーにカーソルを合わせた時にインターチェンジ名をポップアップで表示する事ができます。
ダウンロードされるファイルの中身
各都道府県または座標系ごとに1つのXLSM(マクロ有効化ブック)形式したファイルをZIP圧縮してダウンロードできるようにしています。
本マクロ有効ブックには下記の4つの種類のシートが含まれています。
- 地点及びラインのグラフ散布図を重ね合わせた「マップ」シート
- 地点のグラフ散布図とラインのグラフ散布図はそれぞれの縦・横軸の境界値(最大値・最小値)を合わせた上で、軸が一致するように重ね合わせています。

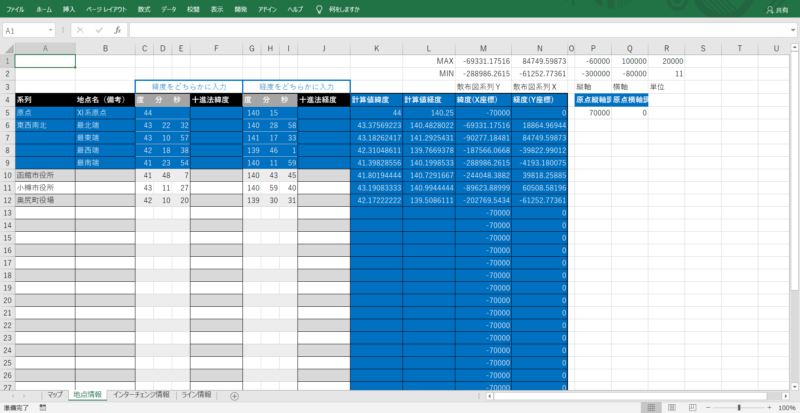

- 地点情報を地点のグラフ散布図に反映させるための表がある「地点情報」シート
- 地点の緯度・経度は度分秒または十進法で入力します。
- 地点が25ヶ所設定できるような表になっていますが行を追加することで増やすことができます。
- 入力された値はVBAマクロで平面直角座標系の緯度・経度に変換します。
- サンプルとして各都道府県庁所在地のデータを設定しています。
- 「インターチェンジ」を地点のグラフ散布図に反映させるための表がある「インターチェンジ情報」シート
- 「No」列は該当都道府県の路線に附番している数字がセットされています。
- 「No」の右隣りの列の連番は、インターチェンジに附番させているID番号を昇順に並べて1から通番した数字です。
- 路線が越境している時は途中の番号から始まる事があります。
- 「どの路線に属するインターチェンジなのか?」は「マップ」に表示される地点を見ながら判断しています。
- 番号が飛んでいる事があります。
- 「種別」は接合部種別でインターチェンジの種類を番号で表しています。
- 一般インターチェンジ
- スマートインターチェンジ
- ジャンクション
- その他の接合部
- 「路線」をラインのグラフ散布図に反映させるための表がある「ライン情報」シート
- 連続した緯度・経度の地点を平面直角座標に変換して設定しています。
- 最大2,000地点のラインが一定数設定できるような表になっていますが地点はもっと地点数を増やすことができますし、系列を追加することでライン数を増やすことができます。
- 系列の線は基本的に「自動」設定になっていますが、色や線の形状を変える事ができます。
平面直角座標系Ⅹ系
青森県
青森県で収録されているのは下記14の路線(ライン情報)と35のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.東北縦貫自動車道弘前線 | 0.75 | 691 |
■ | 2.東北縦貫自動車道八戸線 | 0.75 | 424 |
■ | 3.東北縦貫自動車道八戸線+ | 0.75 | 100 |
■ | 4.東北縦貫自動車道八戸線++ | 0.75 | 111 |
■ | 5.第二みちのく道路 | 0.75 | 75 |
■ | 6.みちのく有料道路 | 0.75 | 243 |
■ | 7.上北道路 | 0.75 | 53 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 8.上北天間林道路 | 0.75 | 86 |
■ | 9.百石道路 | 0.75 | 60 |
■ | 10.浪岡五所川原道路 | 0.75 | 122 |
■ | 11.津軽自動車道 | 0.75 | 53 |
■ | 12.八戸南道路 | 0.75 | 76 |
■ | 13.八戸久慈自動車道 | 0.75 | 120 |
■ | 14.鰺ヶ沢道路 | 0.75 | 49 |
行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
02map-hy.xlsm | 581KB | 青森県「高速道路・IC」情報 1 ファイル 291.59 KB
|
岩手県
岩手県で収録されているのは下記18の路線(ライン情報)と60のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.東北縦貫自動車道弘前線 | 0.75 | 1,606 |
■ | 2.東北縦貫自動車道八戸線 | 0.75 | 679 |
■ | 3.東北横断自動車道釜石秋田線 | 0.75 | 907 |
■ | 4.仙人峠道路 | 0.75 | 134 |
■ | 5.大船渡三陸道路 | 0.75 | 201 |
■ | 6.山田道路 | 0.75 | 95 |
■ | 7.宮古道路 | 0.75 | 78 |
■ | 8.久慈道路 | 0.75 | 45 |
■ | 9.高田道路 | 0.75 | 86 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 10.釜石山田道路 | 0.75 | 246 |
■ | 11.吉浜道路 | 0.75 | 11 |
■ | 12.山田宮古道路 | 0.75 | 148 |
■ | 13.吉浜釜石道路 | 0.75 | 106 |
■ | 14.宮古田老道路 | 0.75 | 45 |
■ | 15.田老岩泉道路 | 0.75 | 78 |
■ | 16.唐桑高田道路 | 0.75 | 115 |
■ | 17.遠野道路 | 0.75 | 152 |
■ | 18.釜石道路 | 0.75 | 66 |
行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
03map-hy.xlsm | 752KB | 岩手県「高速道路・IC」情報 1 ファイル 502.63 KB
|
宮城県
宮城県で収録されているのは下記15の路線(ライン情報)と60のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.東北縦貫自動車道弘前線 | 0.75 | 1,569 |
■ | 2.東北横断自動車道酒田線 | 0.75 | 298 |
■ | 3.常磐自動車道 | 0.75 | 148 |
■ | 4.仙台東部道路 | 0.75 | 235 |
■ | 5.仙台北部道路 | 0.75 | 145 |
■ | 6.仙塩道路 | 0.75 | 109 |
■ | 7.仙台松島道路 | 0.75 | 273 |
■ | 8.矢本石巻道路 | 0.75 | 225 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 9.桃生登米道路 | 0.75 | 111 |
■ | 10.登米志津川道路 | 0.75 | 182 |
■ | 11.唐桑道路 | 0.75 | 23 |
■ | 12.南三陸道路 | 0.75 | 84 |
■ | 13.唐桑高田道路 | 0.75 | 38 |
■ | 14.本吉気仙沼道路 | 0.75 | 186 |
■ | 15.歌津本吉道路 | 0.75 | 112 |
行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
04map-hy.xlsm | 656KB | 宮城県「高速道路・IC」情報 1 ファイル 425.38 KB
|
秋田県
秋田県で収録されているのは下記14の路線(ライン情報)と42のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.東北縦貫自動車道弘前線 | 0.75 | 540 |
■ | 2.東北横断自動車道釜石秋田線 | 0.75 | 907 |
■ | 3.日本海沿岸東北自動車道 | 0.75 | 705 |
■ | 4.日本海沿岸東北自動車道+ | 0.75 | 263 |
■ | 5.日本海沿岸東北自動車道++ | 0.75 | 85 |
■ | 6.秋田外環状道路 | 0.75 | 91 |
■ | 7.琴丘能代道路 | 0.75 | 303 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 8.湯沢横手道路 | 0.75 | 270 |
■ | 9.大館西道路 | 0.75 | 75 |
■ | 10.仁賀保本荘道路 | 0.75 | 110 |
■ | 11.象潟仁賀保道路 | 0.75 | 88 |
■ | 12.鷹巣大館道路 | 0.75 | 74 |
■ | 13.院内道路 | 0.75 | 53 |
■ | 14.鷹巣大舘道路 | 0.75 | 27 |
行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
05map-hy.xlsm | 648KB | 秋田県「高速道路・IC」情報 1 ファイル 403.86 KB
|
山形県
山形県で収録されているのは下記9の路線(ライン情報)と41のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.東北横断自動車道酒田線 | 0.75 | 627 |
■ | 2.東北横断自動車道酒田線+ | 0.75 | 255 |
■ | 3.日本海沿岸東北自動車道 | 0.75 | 384 |
■ | 4.東北中央自動車道 | 0.75 | 837 |
■ | 5.東北中央自動車道+ | 0.75 | 65 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 6.月山道路 | 0.75 | 304 |
■ | 7.新庄北道路 | 0.75 | 41 |
■ | 8.主寝坂道路 | 0.75 | 84 |
■ | 9.尾花沢新庄道路 | 0.75 | 158 |

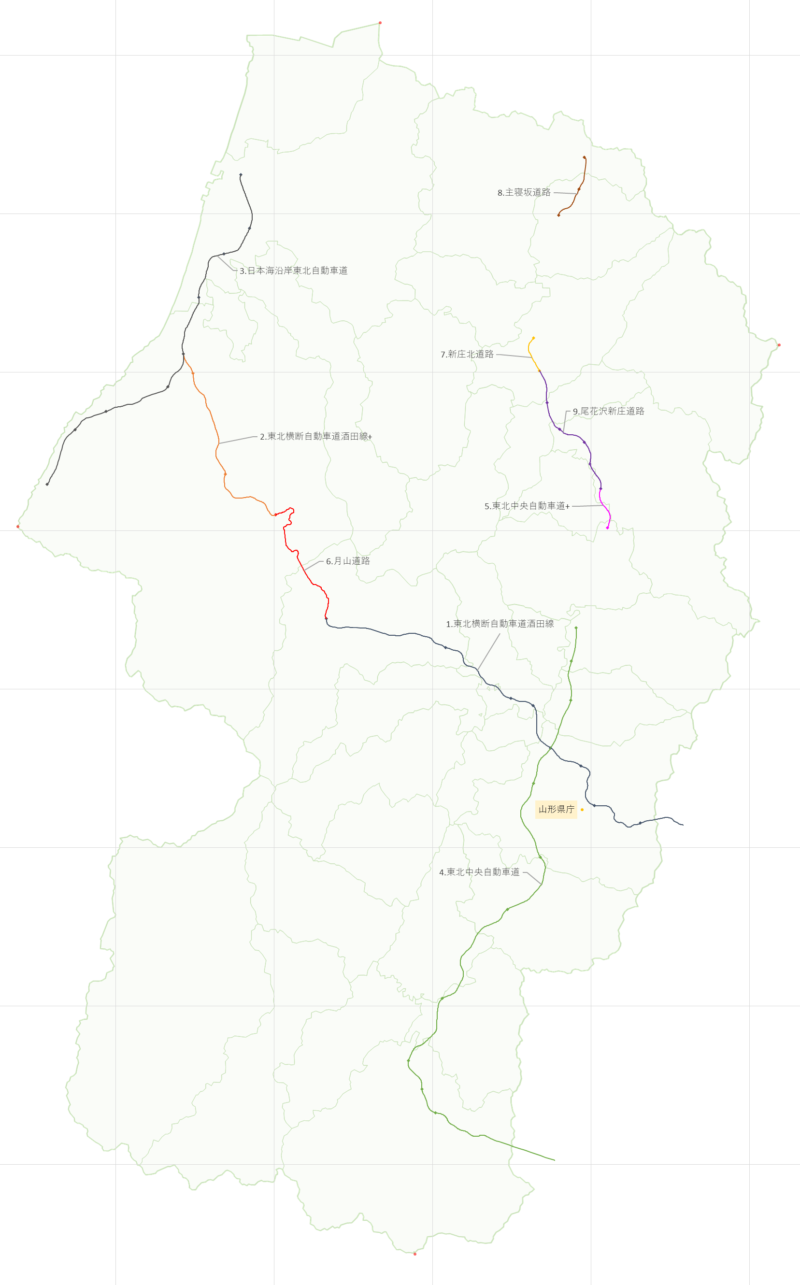

行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
06map-hy.xlsm | 571KB | 山形県「高速道路・IC」情報 1 ファイル 338.64 KB
|
平面直角座標系XI系
北海道(西部)
北海道(西部)に収録されているのは下記6の路線(ライン情報)と26のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.北海道縦貫自動車道 | 0.75 | 1,379 |
■ | 2.北海道横断自動車道根室線 | 0.75 | 351 |
■ | 3.北海道横断自動車道根室線+ | 0.75 | 160 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 4.函館新道 | 0.75 | 153 |
■ | 5.黒松内道路 | 0.75 | 62 |
■ | 6.函館茂辺地道路 | 0.75 | 163 |
行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
01-11map-hy.xlsm | 468KB | 北海道西部「高速道路・IC」情報 1 ファイル 310.07 KB
|
平面直角座標系XII系
北海道(中部)
北海道(中部)に収録されているのは下記17の路線(ライン情報)と79のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.北海道縦貫自動車道 | 0.75 | 2,925 |
■ | 2.北海道横断自動車道根室線 | 0.75 | 1,994 |
■ | 3.名寄美深道路 | 0.75 | 186 |
■ | 4.幌冨バイパス | 0.75 | 339 |
■ | 5.苫東道路 | 0.75 | 42 |
■ | 6.苫東道路+ | 0.75 | 87 |
■ | 7.厚真門別道路 | 0.75 | 186 |
■ | 8.深川沼田道路 | 0.75 | 181 |
■ | 9.沼田幌糠道路 | 0.75 | 186 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 10.旭川愛別道路 | 0.75 | 109 |
■ | 11.愛別上川道路 | 0.75 | 191 |
■ | 12.上川上越道路 | 0.75 | 189 |
■ | 13.上越白滝道路 | 0.75 | 163 |
■ | 14.白滝丸瀬布道路 | 0.75 | 211 |
■ | 15.門別厚賀道路 | 0.75 | 163 |
■ | 16.深川留萌自動車道 | 0.75 | 72 |
■ | 17.丸瀬布遠軽道路 | 0.75 | 214 |
行政区域と重ね合わせた時の一例
解凍時ファイル名 | 解凍時サイズ | ZIPファイルダウンロード |
---|---|---|
01-12map-hy.xlsm | 886KB | 北海道中部「高速道路・IC」情報 1 ファイル 682.27 KB
|

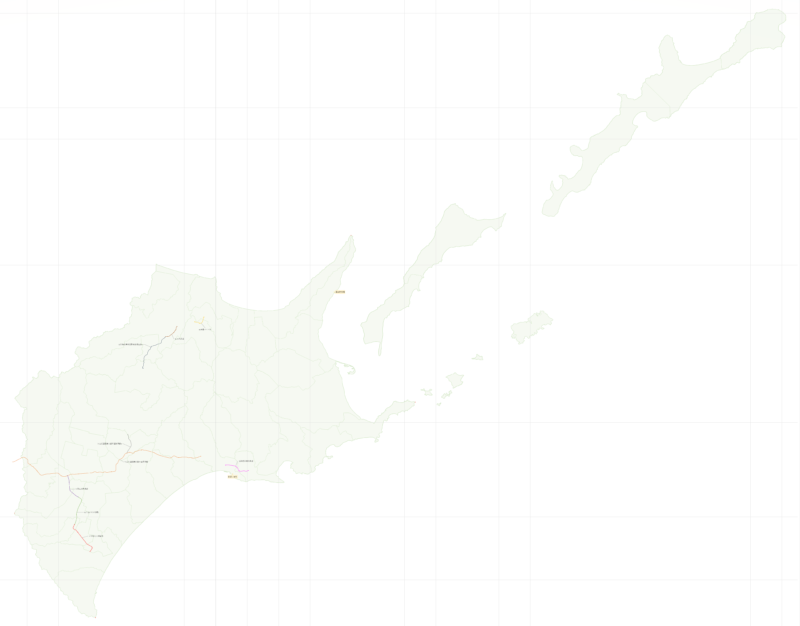

平面直角座標系XIII系
北海道(東部)
北海道(東部)に収録されているのは下記9の路線(ライン情報)と33のインターチェンジ(地点情報)になります。
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 1.北海道横断自動車道根室線 | 0.75 | 1,243 |
■ | 2.北海道横断自動車道根室線+ | 0.75 | 147 |
■ | 3.北海道横断自動車道根室線++ | 0.75 | 376 |
■ | 4.美幌バイパス | 0.75 | 118 |
■ | 5.帯広川西道路 | 0.75 | 128 |
色 | 路線名 | 線太さ | 地点数 |
---|---|---|---|
■ | 6.川西中札内道路 | 0.75 | 120 |
■ | 7.中札内大樹道路 | 0.75 | 76 |
■ | 8.北見道路 | 0.75 | 71 |
■ | 9.釧路外環状道路 | 0.75 | 151 |
